產品名稱：智能打滑檢測器SBNDH-1230JM

產品型號：SBNDH-1230JM

所屬類別：打滑開關 > 打滑檢測器

智能打滑檢測器SBNDH-1230JM

SBNDH系列速度檢測器是我公司結合國外同等產品基礎上所開發出的新型速度檢測器。該裝置采用進口單片機芯片，是國內同等產品中性能最為穩定、可靠的速度檢測器，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，誤差率僅﹤0.01%，本裝置安裝在上行膠帶下方，觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，在脈沖盤旋轉時傳感器進行計數，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。

產品特點

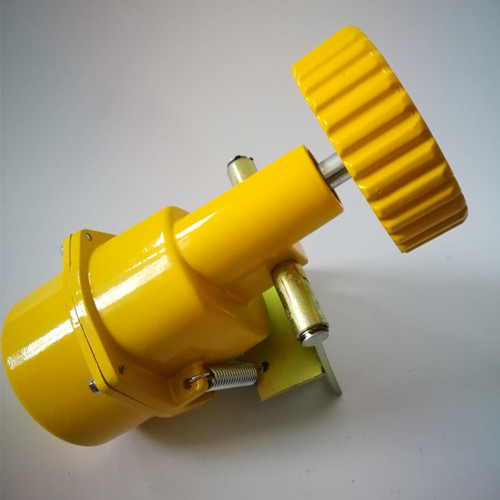

1、本機由觸輪、脈沖盤、速度繼電器、殼體等組成，觸輪采用鑄鐵鑄造表面銑槽有耐磨打滑作用，客體采用鋁鑄造，連接處配有密封圈，有良好的防水、腐蝕效果。
2、本機內開關采用常開，常閉型，若帶速底于設定值80%即可跳閘或停機。

使用安裝

本機應避免在起動和停止過程中投入使用，安裝位置應選在膠帶運行平穩出。

智能打滑檢測器SBNDH-1230JM技術參數

使用環境條件

溫度環境：-30℃-+75℃；

相對濕度：不大于80%；

技術參數
1、環境溫度：-30℃ ~ 80℃ 濕度：≤85%
2、觸點數量：AC220V /5A 380V/3A
3、測速速度：0.1-9.9m/s
4、輸出形式：1常開1常閉
5、延時時間：10秒
6、防護等級：IP65

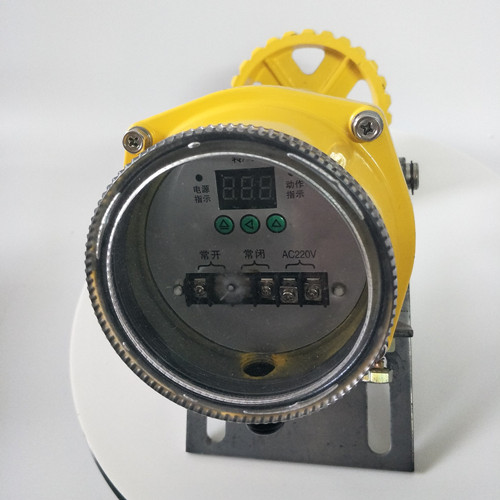

接點方式

本機出廠時已配電纜線，接線方式參照標牌所標線色。
