產品型號：DLK-V22300B/G

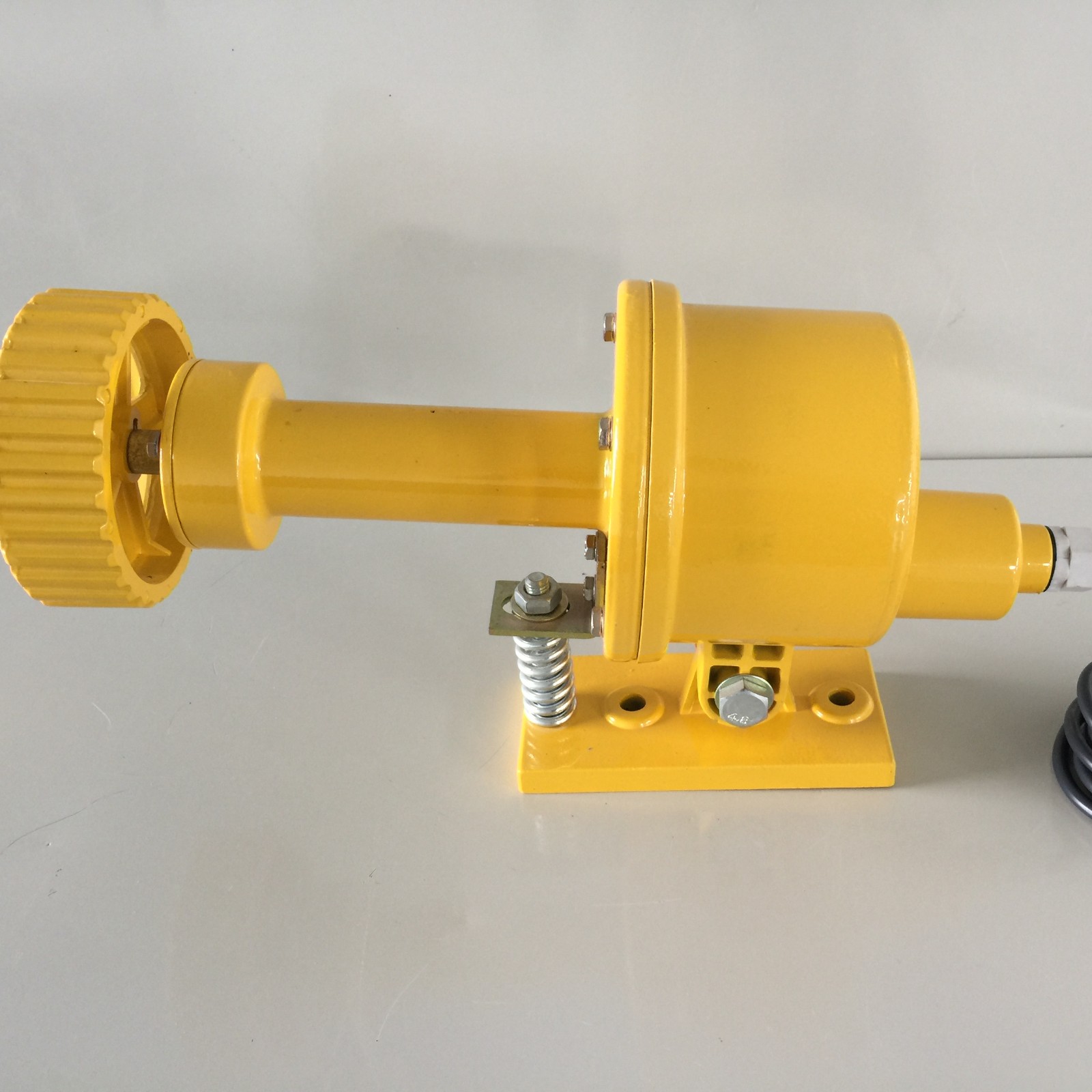

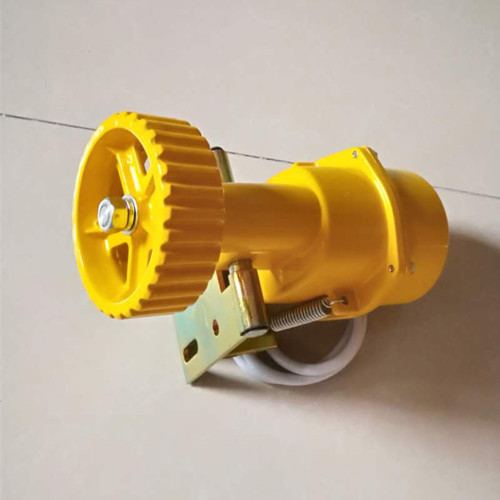

DLK-V22300B/G皮帶打滑裝置
皮帶打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于煤礦行業、電力行業、糧食等行業的輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。
主要技術指標：
檢測帶速范圍：0.8～3.5米／秒
供電電源：AC 380V (AC 220V), 2A, 50HZ；
絕緣電阻：≥ 20 MΩ
觸點數量：一開一閉兩組觸點，雙向動作；
觸點容量：電壓500V以下，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，電流2A以下
觸點壽命：不大于10萬次；
打滑率：25%～30%（可以用戶要求而定）
工作環境：-30～+60
防護等級：IP54.
DLK-V22300B/G皮帶打滑裝置工作原理
速度檢測器水平安裝在上行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中去，經放大，熱后進行計數。算計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，執行電路輸出相應的開關信號。
結構特性
本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能。本機內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機。
使用安裝
本機應避免在起動和停止過程中投入使用，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，安裝位置應選在膠帶運行平穩出。
