產品名稱：RH60-JC防打滑測速裝置

產品型號：RH60-JC

所屬類別：打滑開關 > 防打滑保護裝置

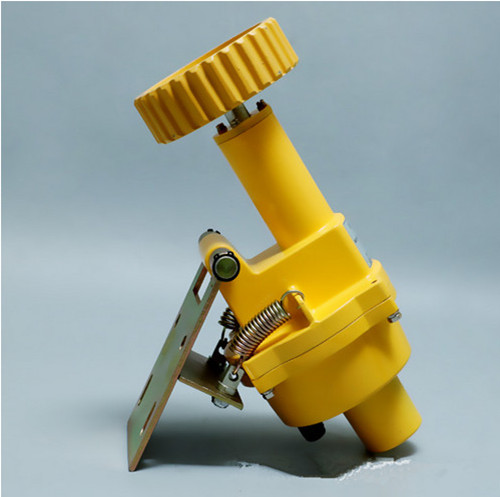

RH60-JC防打滑測速裝置

產品名稱：RH60-JC型速度檢測器

品牌：TUERKE/山東卓信

生產廠家：山東卓信傳感科技有限公司

產品介紹:本機用于對輸送機帶速進行線性檢測的新型裝置，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，對帶速進行實時監測，已廣泛應用于輸送系統中的膠帶上，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，為膠帶機的安全運行提供了可靠的檢測手段。
技術參數
1、用環境條件
a、環境溫度：-15℃~+65℃
b、相對濕度：不大于80%
2、主要技術參數
a、工作電壓：220VAC±10%
b、測速范圍：20~999r/min
c、整機功耗〈15W
d、開關形式：常閉型
RH60-JC防打滑測速裝置

結構特點
1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，觸輪采用鑄鐵鑄造，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。
2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。
工作原理
    當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。
安裝與使用
    本機安裝在輸送機膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安置位置保證在振動小和膠帶抖動小的地方。

防打滑測速裝置型號

XLDH-I、XLDH-II

XLDH-III、XLDH-F-I

XLDH-F-II、XLDH-F-III

XLDH-F-A、XLDH-F-S

RH60-JC，打滑開關，速度開關

RH60-JC防打滑測速裝置
