產品名稱：輸送帶防打滑開關DH-J

產品型號：DH-J

所屬類別：打滑開關 > 防爆打滑開關

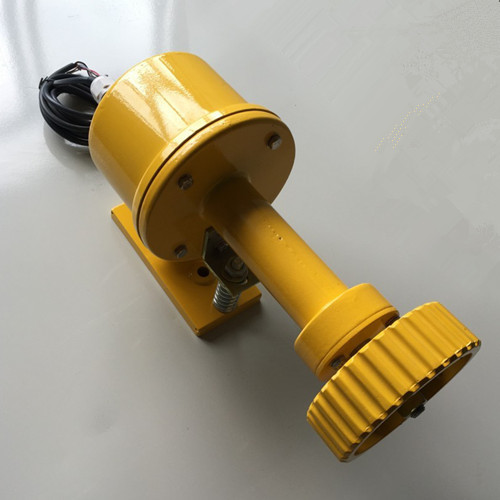

輸送帶防打滑開關DH-J

一、   DH-J打滑檢測器主要用途：

 用于檢測帶式輸送機在運行過程中出現的膠帶與主動滾筒之間的打滑，防止打滑所造成的惡性事故，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，該檢測器還可用于多條膠帶機聯鎖起動和停機，低速抱閘和超速保護。

二、 DH-J打滑檢測器基本概況：

DH-J打滑開關是我公司在采用速度繼電器的基礎上，改進研制的帶式輸送機失速保護裝置.該裝置的核心器件采用微型計算機芯片，是一種技術含量很高，功耗特低的智能檢測器。打滑開關DH-J對能對膠帶機工作過程中膠帶速是否正常，進行準確的監控，它比以前的打滑檢測器更加穩定、可靠。

 三、 主要技術指標：
觸點容量：AC／360V／5A非感負載。
工作溫度范圍：-40℃-+60℃
檢測方式：接觸光電式 （可雙向轉動）
輸出觸點：2常開、2常閉
防護等級：IP65
速度檢測范圍：0.2米／秒——5.0米／秒(可在現場對8位撥碼開關進行調節)
使用壽命：25000 小時
報警方式：延時報警（在輸送機啟動時尚未達到運行速度時，設置為10秒延時報警）
使用環境：
海拔高度：低于2000M；　　　　　　　環境溫度：-35℃~+60℃；
相對濕度：不大于95%；　　　　　　　大氣壓力：80 kpa ~110kpa

四、輸送帶防打滑開關DH-J工作原理：

檢測器通過觸輪與膠帶緊密的接觸，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，當觸輪和運動的膠帶以線速度運動時，本裝置內部檢測傳感器由紅外線收發光源不斷遮擋，輸出脈沖信號，由光電隔離后進入計數單元，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，同時又反映膠帶的實際帶速。膠帶的運動信息通過紅外線光電傳感器輸入單片機脈沖信號，單片機接到信息后進行運算判斷處理，對運行的膠帶失速情況進行監控，當運行的膠帶速度低于正常速度的20-30％，發出一開關信號，用戶可利用這一開關信號在自己的控制網絡實現失速停機，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，防止由膠帶打滑而造成的生產事故。
