產品名稱：XS21-Y1打滑開關 電廠專用

產品型號：XS21-Y1

所屬類別：打滑開關 > 打滑檢測器

XS21-Y1打滑開關 電廠專用

打滑開關又名打滑檢測器，打滑檢測開關，山東卓信研制人員生產的打滑開關采用進口微動開關，防護等級IP67,具有防塵防水，廣泛應用于輸送系統中的膠帶上,為膠帶機的安全運行提供了可靠的檢測手段.

工作原理

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。

XS21-Y1打滑開關 電廠專用【山東卓信】

主要技術參數
1、工作電壓 AC 220V/380V±10% 50Hz
2、輸入信號 10mV～10V
3、測速范圍 1.25m/s 1.6m/s 2.5m/s
4、整機功耗 <15W
5、觸點容量 AC 380V 2A

工作電壓：AC220V,檢測速度范圍:0.1~9.9米/秒,打滑率設定范圍:20-30%

結構特性

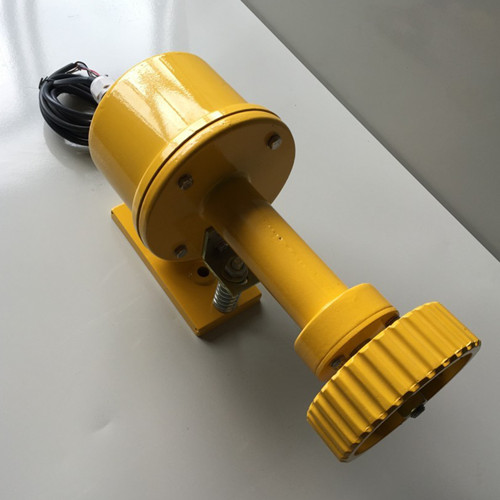

1、本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，即使本機減輕重量與較好防水性能。
2、本機內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機。

XS21-Y1打滑開關 電廠專用

打滑開關選型原則及注意事項：
應該根據被檢測帶式輸送機的實際運動速度選擇測量范圍相對應的產品。通常輸送機正常運行時的皮帶運行線速度約為2.5--4m/s，滾筒轉速約為50--300rpm。除了同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關之外，zui好選用可以自動避開皮帶輸送機啟動時低速狀態的產品。由于輸煤皮帶的打滑報警實際上是低速報警，所以在輸送機啟動過程中應該屏蔽打滑報警，可以采用輸送機啟動時延時檢測的方法(即啟動開始后延時一段時間，待皮帶輸送機達到正常轉速后接通打滑開關工作電源)，但是實現起來比較麻煩。
有些產品可以自動避開輸送機啟動時低速狀態：輸送機啟動的同時給打滑開關供電，打滑開關得電工作后延時一段時間后才開始正常檢測皮帶速度。盡量選擇帶實際速度顯示并可以遠程傳送速度信號的產品。
打滑開關安裝方法及注意事項：
根據不同的產品類型選擇合適的安裝方式。非接觸式打滑開關應盡量安裝在遠離強電磁場干擾的位置，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，并罩上金屬罩。打滑報警值的設定應該進行現場實測后設置。每個皮帶輸送機的速度參數一般都不相同，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，實際的皮帶運轉速度還受到輸送機安裝方式及其結構的影響，所以必須逐一設置每條輸送機的打滑開關的動作報警值。
