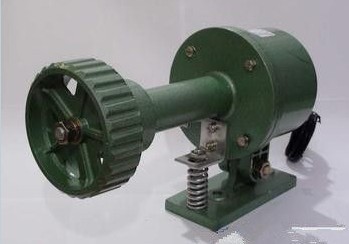

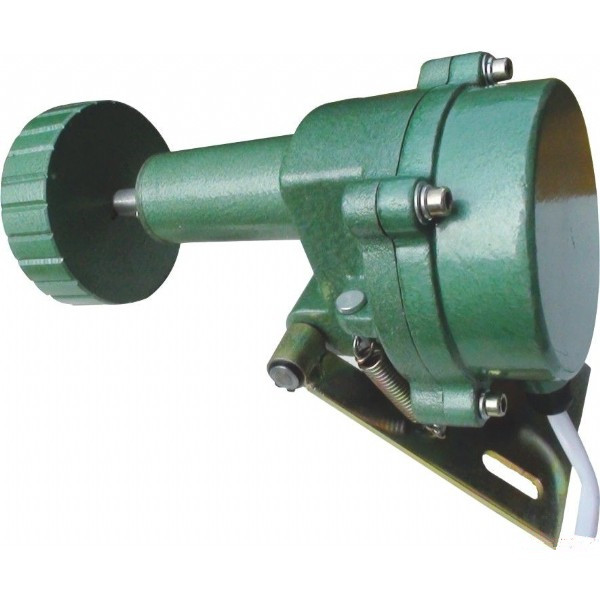

產品名稱：XL-SJ-I打滑開關，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，速度打滑檢測器

產品型號：XL-SJ-I、XL-SJ-II

所屬類別：打滑開關 > 打滑檢測器

XL-SJ-I打滑開關一種技術含量很高，功耗特低的智能檢測器。它對能對膠帶機工作過程中膠帶速是否正常，進行準確的監控.

技術參數:

1、環境溫度： -30℃ ~ 75℃ 濕度：不大于85%

2、工作電壓：AC 220V±10%（或AC 380V）

3、觸點容量：二線式傳感器3A /220V

4、開關形式：常閉型；常開型

5、延時時間：10秒

6、測速范圍：帶速1.0米/秒—5.0米/秒

接線方式：

XL-SJ-Ⅰ速度打滑檢測器內部采用二線式傳感器開關，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，無直接提供觸點信號（內置繼電器除外），配合外部接觸器或繼電器工作。繼電器的工作電壓應與速度打滑檢測器的工作電壓一致。

概述：

Xl-SJ-Ⅰ型速度打滑檢測器對輸送機帶速實時檢測，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，已廣泛應用于輸送系統中皮帶上，為皮帶機的安全運行提供 了可靠的檢測手段。

安裝與使用：

a) 速度打滑檢測器安裝在輸送機上行皮帶與下行皮帶之間的輸送機支架上，檢測器觸輪與空載的上行皮帶應有較好的接觸。

b) 速度打滑檢測器的觸輪無指定運行方向，可順時針或逆時針運轉。

c) 本機應避免在皮帶啟動和關機過程中使用，安裝位置應選在皮帶運行平穩處

工作原理：

Xl-SJ-Ⅰ型速度打滑檢測器水平安裝在上行皮帶和下行皮帶的輸送機支架上，觸輪與皮帶表面有一定的壓力從而防止發生觸輪的跳動而產生誤動作。觸輪隨著皮帶機的運動而轉動，從而帶動內部的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中，經處理放大，然后進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。
