詳細說明

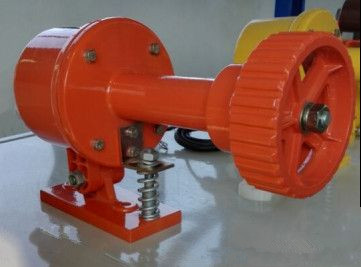

XL-SJ-I打滑開關一種技術含量很高，功耗特低的智能檢測器。它對能對膠帶機工作過程中膠帶速是否正常，進行準確的監控.



技術參數:

1、環境溫度： -30℃ ~ 75℃ 濕度：不大于85%



2、工作電壓：AC 220V±10%（或AC 380V）



3、觸點容量：二線式傳感器3A /220V



4、開關形式：常閉型；常開型



5、延時時間：10秒



6、測速范圍：帶速1.0米/秒—5.0米/秒



接線方式：

XL-SJ-Ⅰ速度打滑檢測器內部采用二線式傳感器開關，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，無直接提供觸點信號（內置繼電器除外），配合外部接觸器或繼電器工作。繼電器的工作電壓應與速度打滑檢測器的工作電壓一致。





概述：



Xl-SJ-Ⅰ型速度打滑檢測器對輸送機帶速實時檢測，已廣泛應用于輸送系統中皮帶上，為皮帶機的安全運行提供 了可靠的檢測手段。



安裝與使用：

a) 速度打滑檢測器安裝在輸送機上行皮帶與下行皮帶之間的輸送機支架上，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，檢測器觸輪與空載的上行皮帶應有較好的接觸。



b) 速度打滑檢測器的觸輪無指定運行方向，可順時針或逆時針運轉。



c) 本機應避免在皮帶啟動和關機過程中使用，安裝位置應選在皮帶運行平穩處





工作原理：



Xl-SJ-Ⅰ型速度打滑檢測器水平安裝在上行皮帶和下行皮帶的輸送機支架上，觸輪與皮帶表面有一定的壓力從而防止發生觸輪的跳動而產生誤動作。觸輪隨著皮帶機的運動而轉動，從而帶動內部的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中，經處理放大，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，然后進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。
