打滑檢測器XLDH-P-A、DH-3

DH-3、DH-1、DH-2、DH-A、常開、DH-B、常閉、XLDH-I、XLDH-II、XLDH-III、打滑開關



打滑開關（又名堵轉開關、低速開關），非接觸感應原理工作。該產品對電機及機械轉動裝置（提升機、斗提機、皮帶機、鏈式輸送機、螺旋輸送機等）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等電器、機械工藝出現的故障均能有效及時地停機處理，達到維護設備、保障生產的目的。廣泛應用于水泥、煤

礦、電力、糧食等行業。



一、工作原理：

DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處”，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處”（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點”（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖”接線時，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，可用來保護設備；如按“檢測轉動/停轉接線參考圖”接線時，可用來檢測“轉動”。



二、結構特性

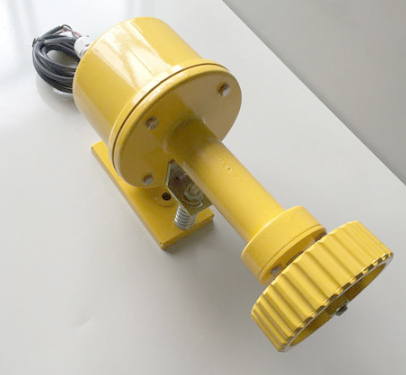

觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。

鑄鋁外殼，連接處配有密封圈，具有較好的防水性。

技術準確，工作穩定。

三、技術指標

環境溫度：-15℃-- +65℃；相對濕度：不大于80%

工作電壓：AC 220V±10%<

測速范圍：20 -- 999轉/分鐘；帶速 0.6 -- 9.9米/秒

整體功耗：<15W

觸點容量：二線開關 1A /220V ；四線開關 5A/380V （購買時注明）

開關形式：常閉型（可選常開型）

防護等級：IP657有良好的抗震動性，有較好的防水性

四、主要特點：

1、非接觸接近探測器，無運動部件、無磨損、安全壽命長、維護費用低。

2、一顆螺栓固定，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，安裝簡單。

3、一體化結構，免設置、調試。

4、既可用于設備保護，也可為工業控制計算機提供“轉動”信號。

5、兩線制接線。AC220V供電（DH—A型）和DC15V—24V供電（DH—D型）兩種。



g五、技術參數：

1、DH—A型供電電壓：交流220V±22V。用配套供貨的AC220V交流繼電器作負荷。

DH—D型供電電壓：直流15V—24V。用DC12V直流繼電器作負載。

2、檢測轉速范圍：（8～1500）轉/分（轉速低于8轉/分時，可增加“信號生成點”。

3、斷開時間：正常運轉時一轉時間的兩倍，并限于（0.4～8）秒之間。

4、打滑開關與檢測目標距離：近距離間隔（1～8）mm。

5、加貼“信號生成點”時，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，薄片厚度：≥2mm。

6、工作環境：-30℃～+50℃

XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S、皮帶機輸送保護、打滑檢測開關
