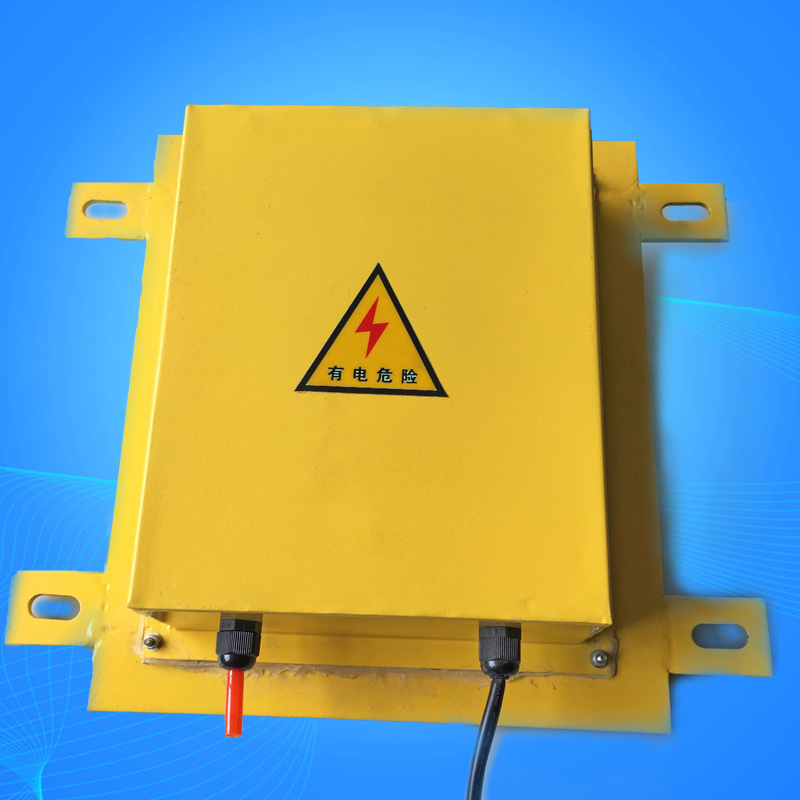

產品名稱：YGD-220AKBL溜槽堵塞保護開關

產品型號：YGD-220AKBL

所屬類別：溜槽堵塞開關 > 溜槽堵塞保護裝置

發布時間：2019-12-03

已獲點擊：13

詳細說明

YGD-220AKBL溜槽堵塞保護開關廠家，溜槽堵塞開關

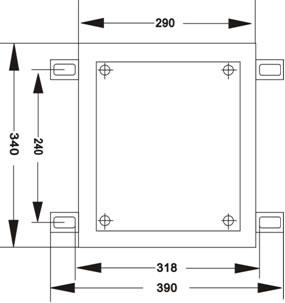

YGD-220AKBL溜槽堵塞保護開關安裝在溜槽側上，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，溜槽開孔尺寸為∮183mm,采用測壓活動門結構，選用動作靈敏可靠性高的進口行程開關。

YGD-220AKBL溜槽堵塞保護開關技術參數:

環境溫度：-20-+60℃

動作角度為：5度

極限角度為：10度

觸點數量：常開+常閉型

觸點容量：5A AC380V或DC220V

防護等級：IP67

YGD-220AKBL溜槽堵塞保護開關能夠實現對溜槽堵塞的監測，防止堵塞情況的發生，同時實現了對溜槽上游相關生產設備的保護。

溜槽堵塞開關：HLDM-KH-B、ELPP-22D、LDM-G、HDM-B、LDM-X、HLDM-KH-A、XT-CD20、LDM-Y、HQDM-II、QDS-II、LDM-II、LDM-I、LDM-B、LDX-S、LDM-T、XLDS-I、LCDS-2、SFLC-I、XLDS-Y、SDMY-A-1、LC-II、SR-DM、DS-I、HQDM-I、SDS-II、ELPP-22D、LCDS-I、ELPP-220、YGD-220AKBL

皮帶輸送機六大保鏢使其運行更安全

皮帶輸送機安全保護裝置是在物送機工作中出現故障時能進行監測和報警的設備，可使輸送機系統安全生產、正常運行，預防機械部分的損壞保護操作人員的安全。此外還便于集中控制和提高自動化水平，常見的保護和監測裝置如下：

（1）跑偏開關

跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，實現自動報警和停機的一種保護裝置。輕度跑偏時發出報警信號，重度跑偏時延時動作，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，報警，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，自動停機。跑偏開關一般安裝在皮帶輸送機頭部、尾部、中間及所留要的檢測點。

（2）拉繩開關

拉繩開關是用于輸送機現場緊急事故停車的一種保護裝置，當緊急事故發生時，在現場任意處拉動繩索，均可以發出報警信號，然后自鎖、停機。拉繩開關一般每隔60m安裝在輸送機機架兩側。

（3）打滑檢測裝置

打滑監測裝置用于監測軸送帶與傳動滾筒和輸送帶之間的線速度之差，并能發出報警信號，實現輸送帶自動拉緊和正常停機。

（4）超速檢測裝置

超速檢測裝置用于輸送機下行運輸或下運輸送線工況。當輸送帶速度達到規定帶速的115%-125%時，報警并緊急停機。

（5）溜槽防堵開關

溜槽防堵開關用于監測皮帶輸送機系統溜槽堵塞。當溜槽內形成堵塞時，自動報警并緊急停機。

（6）縱向撕裂保護裝置

縱向撕裂保護裝置用于檢測輸送帶本身，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。
