產品名稱：堵料開關HQDM-0115SJZ-I

產品型號：HQDM-0115SJZ/I

所屬類別：溜槽堵塞開關 > 防堵料開關

發布時間：2019-10-17

已獲點擊：22

詳細說明

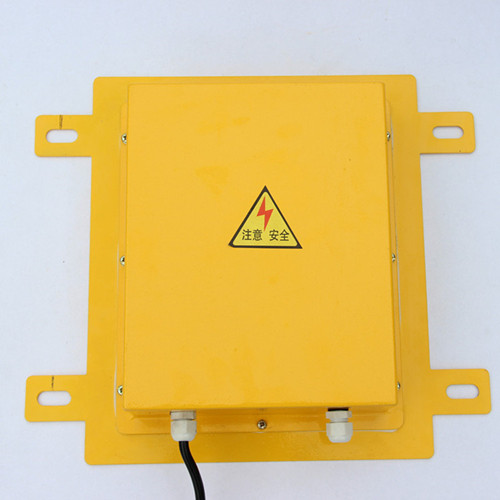

堵料開關HQDM-0115SJZ-I

工作原理：
該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，堆積的物料必須擠壓活動門．井便之偏移而啟動行程開關，JYB/LD-B溜槽堵塞保護裝置使用說明，溜槽堵塞保護裝置又名溜槽堵塞開關，溜槽堵塞檢測器，堵料開關，麻城圖爾克現貨供應皮帶輸送保護裝置，溜槽堵塞開關，批發生產，廠家直銷。JYB/LD-B溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制溜槽堵塞開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。溜槽堵塞開關也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中平常維護。，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，發出告警或停機信號。排除故障后．活動門在壓簧作用下自動復位。

堵料開關HQDM-0115SJZ-I技術指標：
動作角度5°．極阻角度10°
接點容量：10A/250V或480V(AC)
殼體防塵、防腐、防雨。防護等級:IP55
開關個數:1個常開或1個常閉
（可根據用戶需要增加開關個數）
開關可根據用戶需要接成常開或常閉形式
環境溫度：-20--60℃

堵料開關HQDM-0115SJZ-I結構特性：
本檢測器來用側壓活動門結構．故障排除后壓簧的推力使活動門自動復位重載微型開關觸點．靈敏度高，作用力只需0.9kg即可觸發開關機內選用進口行程開關，動作靈敏、可靠性高。溜槽堵塞保護裝置采用門式結構彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力從而將本裝置的活動門向外推移當活動門偏轉一個角度時．其控制開關動作發出警告、振打或停機信號。當堵塞故障排除后．活動門在彈簧的作用下目動復位恢復原狀態。也可遞過地址編碼器發送狀態數據至遠程控制室。
接線方式：
本機出廠時已配長度為1.0米電纜線．接線方式參照標牌所標線色

堵料開關HQDM-0115SJZ-I適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，溜槽堵塞保護裝置工作原理，溜槽堵塞保護裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。，防止由物料堵塞溜槽而造成的惡性事故。
