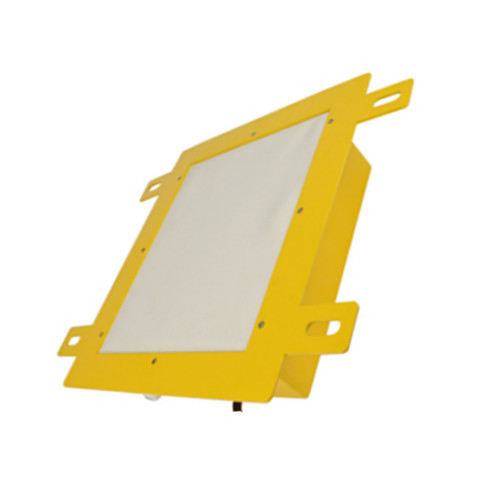

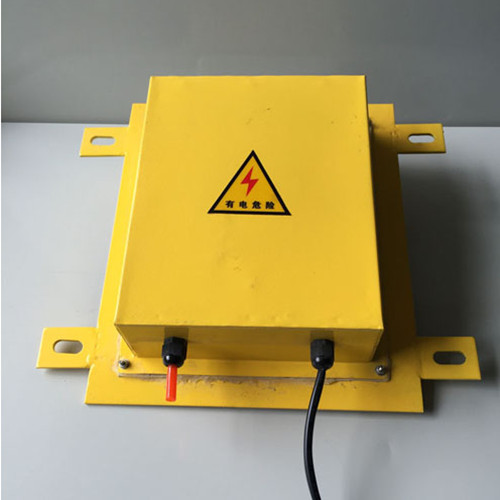

產品名稱：HLDM-KH-A溜槽堵塞檢測開關

產品型號：HLDM-KH-A

所屬類別：溜槽堵塞開關 > 防爆堵塞開關

發布時間：2019-04-03

已獲點擊：100

詳細說明

HLDM-KH-A溜槽堵塞檢測開關

HLDM-KH-A溜槽堵塞開關參數介紹

 接點容量：1A/125（DC），5A/250V或480V（AC）。

殼體防塵、防腐、防雨。

開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）

開關可根據用戶需要接成常開或常閉形式。

環境溫度：-20 --60℃

HLDM-KH-A溜槽堵塞器設備介紹

HLDM-KH-A型溜槽堵塞檢測器用于帶式輸送機系統中溜槽是否發生堵塞，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，如果發生堵塞，本檢測器可通過接入本機的檢測線路發生故障信號，如將故障信號接至光或聲的用電器上，即可發出光或聲信號。
工作原理

該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，堆積的物料必須擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。

結構特性

本檢測器采用側壓活動門結構，故障排除后，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。，壓簧的推力使活動門自動復位；

帶防腐層的鑄鋁外殼

重載微型開關觸點

靈敏度高

機內選用進口行程開關，動作靈敏、可靠性高；

HLDM-KH-A、HLDM-KH-B溜槽堵塞開關

產品說明

溜槽堵塞檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，LDM-X溜槽堵塞開關主要用途，溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。LDM-X 型溜槽堵塞保護裝置適用于檢測物料輸送系統中溜槽裝置的堵塞故障。當溜槽內形成物料堵塞時，檢測器將發出報警、振動或停機信號，防止由于物料堵塞溜槽而造成漫料、物料拋灑、設備損壞等惡性事故。LDM-X溜槽堵塞保護裝置與LZF防閉塞裝置配合使用，就可隨時監測和防止溜槽堵塞事故的發生，提高自動化程度。溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞開關用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。

 技術參數

1、環境溫度： -30℃~ 60℃ 濕度：不大于85%

2、動作角度5°，極限角度10°

3、觸點數量：1組開關  容量：AC 380V/5A

4、復位方式：自動復位

5、防護等級：IP67

6、作用力：0.9Kg

HLDM-KH-A溜槽堵塞開關
