產品名稱：SBNLC-2圓形溜槽堵塞檢測器

產品型號：SBNLC-2

所屬類別：溜槽堵塞開關 > 溜槽堵塞檢測器

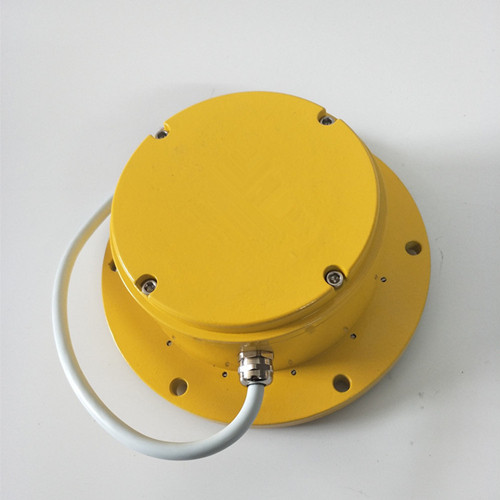

SBNLC-2圓形溜槽堵塞檢測器

概 述
本檢測器用于輸煤系統中溜槽發生堵塞時的檢測，并可提供報警或停機信號，也可與振動電機連接，用于排除堵塞故障。

二、技術參數
1、使用環境條件
a. 環境溫度-20℃+60℃
b. 相對溫度不大于85%
2、主要參數見下表

動作角度

極限角度

觸點數量

觸點容量

可靠性

重量（KG）

常開

常閉

5

10

1

1

AC380V 5A

>10^6次

5

SBNLC-2圓形溜槽堵塞檢測器

三、結構特點
1、本檢測器采用側壓活門結構，故障排除后，壓簧的推力使活門自動復位；
2、機內選用進口行程開關，動作靈敏、可靠性高；
3、外形尺寸小，便于安裝。結構與外形參見圖1
四、工作原理
該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動行程開關，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，發生告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。
五、安裝調整
1、參見圖，在溜槽側壁適當位置開一長方孔。
2、檢測器底板貼焊在側壁開口處；
注：選擇安裝位置應避開物料的直接沖擊。
六、接線方法
本機出廠時已配接3芯橡套電纜，長2m。芯線上配有線號。
七、維護保養
1、定期檢驗行程開關啟動是否靈活；
2、活動門處的橡膠板若老化時應及時換。

SBNLC-I方形溜槽堵塞開關【TUERKE/山東卓信】

SBNLC-2圓形溜槽堵塞檢測器

  山東卓信傳感科技有限公司是專業從事電氣自動化的研究、開發和生產的高科技企業，LDM—X型溜槽堵塞檢測器安裝與接線：1. 該機應成對安裝在溜槽相對的兩個側壁上,一般安裝在溜槽底部向上三分之一處,作為輕堵塞信號檢測。底部向上三分之二處作為重堵塞信號檢測。2. 選擇好安裝位置后開一個260mm×260mm方口,然后在開口處上方約100~200mm處溜槽內壁焊接一塊300×80×850（mm）擋板,以防大塊物料落下直接撞擊活動門而發生誤動作。3. 請將隨機配套的彈力橡膠板將開口完全覆蓋,封閉,將彎角件焊接在溜槽內壁上,然后用M12×25螺釘溜槽堵塞檢測裝置與彎角件固定好。4.本裝置引出一條長1.5米左右的電纜線,按其芯線排號接線.1,2為常閉接點；1,3為常開接點。，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，產品廣泛應用于工業自動化，具備有高技術含量的、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、超速開關、礦用電器、凸輪控制器、行程限位開關、兩級跑偏開關、雙向拉繩開關、速度檢測器、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、欠速開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、井筒磁開關、等自動化工控電器通過不斷創新，每一種規格的產品均在設計階段即嚴格測試其性能、品質、可靠性及制造可能性，而在生產過程中更嚴格實施統計品質管理，以確保成品的高品質。
