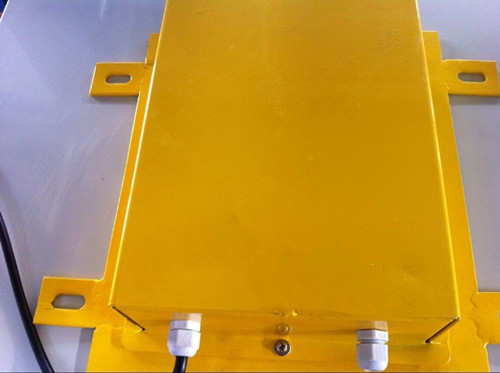

產品型號：JGZN1121LW
堵煤開關JGZN1121LW概述：
堵煤開關，又叫溜槽堵塞檢測器、溜槽堵塞檢測儀、溜槽堵塞保護裝置、溜槽堵塞傳感器，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，本裝置安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。溜槽堵塞開關、溜槽堵塞檢測器、溜槽堵塞保護裝置、堵煤開關：
堵煤開關JGZN1121LW使用條件
1、海拔高度低于2000m
2、環境溫度：-35℃~+50℃
3、相對濕度：不大于95％
4、大氣壓力：80~110Kpa
5、工作位置：安裝在溜槽不受物料沖擊的側壁上
堵煤開關JGZN1121LW工作原理
本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
堵煤開關型號：
XLDS-I 、XLDS-II
JYB/LD-B、HLDM-KH-A
LDM-Z、LDM-T、LDM-Y
SFLC-I、SFLC-II
堵煤開關JGZN1121LW安裝與接線
（一）安裝方法：
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖（2） 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。
產品售后服務
我公司是正規供應廠家，凡在我公司購買的產品，自購買之日起，質保一年，如因為人為因素造成的產品損壞，不在質保范圍內。請參照產品使用說明書，進行安裝使用，產品上有明確的接線圖，請按產品接線圖接線，如在使用中有任何問題，可來電咨詢本公司，我廠交竭誠為您服務，選擇山東卓信，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，選擇品質。
以服務贏市場、以品質贏關注、以誠信贏客戶。用專業的心，為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，做專業的事、努力為客戶創造價值。為制造商創造市場、為代理商經銷商創造利潤。我們會做到誠信經營.以高質量的產品.優質的服務面向廣大客戶.歡迎廣大客戶前來訂購！
，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。傳真：0537-2228358
