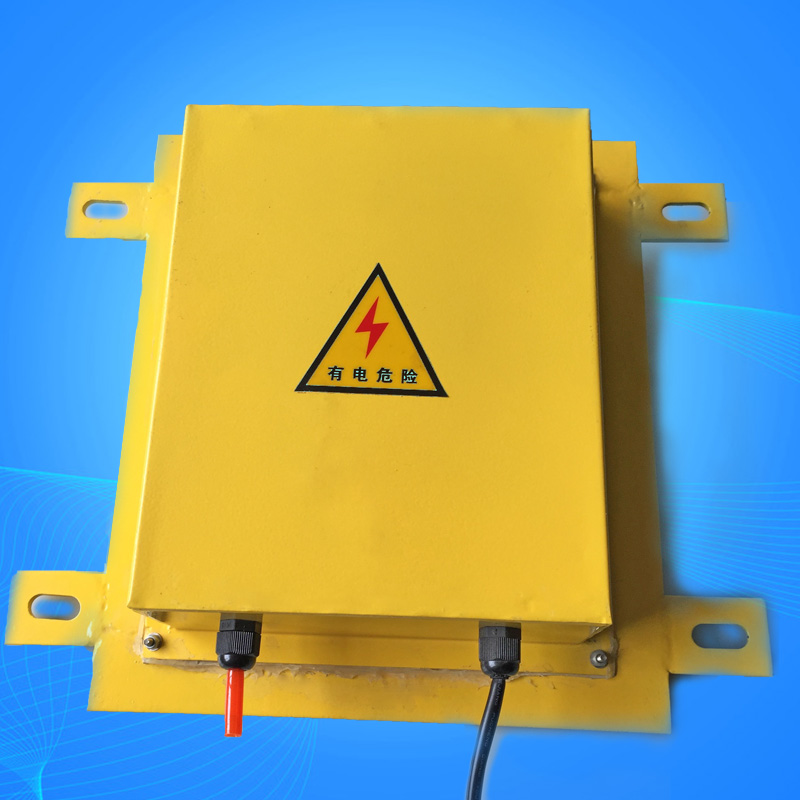

產品名稱：HLDM-KH-B溜槽堵塞保護裝置，現貨，廠家，圖

產品型號：HLDM-KH-B、HLDM-KH-A

所屬類別：溜槽堵塞開關

HLDM-KH-B溜槽堵塞開關參數介紹，廠家，現貨供應，本裝置安裝在溜槽側壁上，當物料在溜槽中形成堵塞狀態時，堆積的物料給溜槽側壁一個壓力，將本裝置的活動門向外推移，當活動門偏移角度等于或大于受控角度時，其控制開關動作，從而發出信號。當故障排除后，活動門在重錘作用下自動復位，溜槽堵塞保護裝置LDK-I適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。，品牌山東卓信電氣

 接點容量：1A/125（DC），為了實現上述目的，本實用新型的溜槽堵塞保護裝置包括設在溜 槽表面的開口、對應于所述開口且樞接至溜槽表面的擋板、設在所述 溜槽表面或擋板上的電感式接近開關、以及設在所述擋板或溜槽表面 且與所述電感式接近開關配合使用的金屬感應件。優選地，所述擋^1面向所述開口的一面^:有凸臺。優選地，所述擋板通過軸銷與溜槽表面連接。優選地，所述電感式接近開關設在所述開口的邊緣，所述金屬感 應件設在所述擋板的邊緣。優選地，所述金屬感應件通過焊接固定在所述擋板的邊緣。優選地，所述溜槽堵塞保護裝置還包括設在所述溜槽表面的第二 電感式接近開關，以及設在所述擋板且與所述電感式接近開關對應的 第二金屬感應件。，5A/250V或480V（AC）。

殼體防塵、防腐、防雨。

開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）

開關可根據用戶需要接成常開或常閉形式。

環境溫度：-20 --60℃
HLDM-KH-B溜槽堵塞開關設備介紹

HLDM-KH-B型溜槽堵塞檢測器用于帶式輸送機系統中溜槽是否發生堵塞，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，如果發生堵塞，本檢測器可通過接入本機的檢測線路發生故障信號，如將故障信號接至光或聲的用電器上，LDM-G型溜槽堵塞保護裝置安裝與接線安裝方法：1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。1、將本裝置用M10×25螺栓緊固在彎角件上即可。安裝要領及主要事項，1、本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，即可發出光或聲信號。
工作原理：HLDM-KH-B溜槽堵塞檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。

HLDM-KH-B溜槽堵塞保護裝置結構特性

本檢測器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；

帶防腐層的鑄鋁外殼

重載微型開關觸點

靈敏度高

機內選用進口行程開關，動作靈敏、可靠性高；

HLDM-KH-B、HLDM-KH-A溜槽堵塞開關
