產品名稱：山東卓信電氣拉繩開關XL-LS-12A

產品型號：XL-LS-12A

所屬類別：雙向拉繩開關 > 拉繩開關

發布時間：2019-09-05

已獲點擊：33

詳細說明

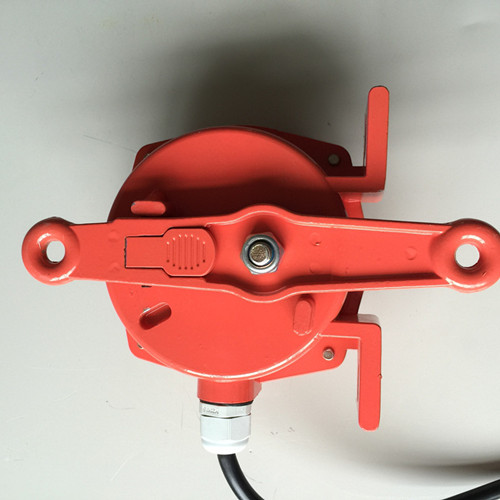

山東卓信電氣拉繩開關XL-LS-12A

雙向拉繩開關用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，在膠帶運輸機中得到廣泛應用。

主要技術指標

產品型號      HFKLT2-I      HFKLT2-II

動作角度       30°           30°

極限角度       75°           75°

動作力（kg）   10            10

觸點數量     1常開1常閉   1常開1常閉

觸點容量     AC380V 5A      AC380V 5A

復位方式     自動           手動

可靠性       >10^6萬次   >10^6萬次

防護等級     IP65           IP65

使用環境條件：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85%

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

結構特征與工作原理：

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出報警信號和停機信號。復位方式拉繩開關I型為自動復位，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，拉桿解除拉力后，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，凸輪結構自動復位到原始狀態。拉繩開關II型為手工復位，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。

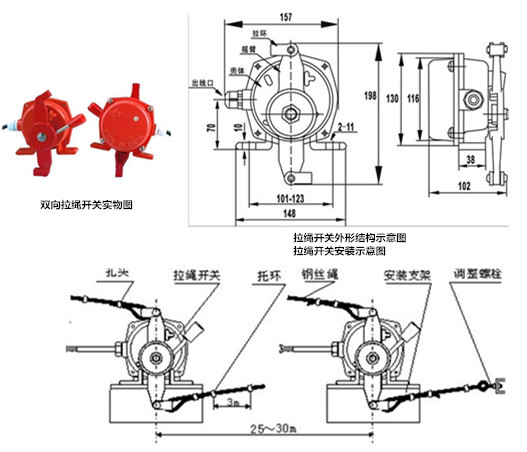

山東卓信電氣拉繩開關XL-LS-12A安裝圖
