產品型號：JXW-I
發布時間：2019-07-13
已獲點擊：63
詳細說明

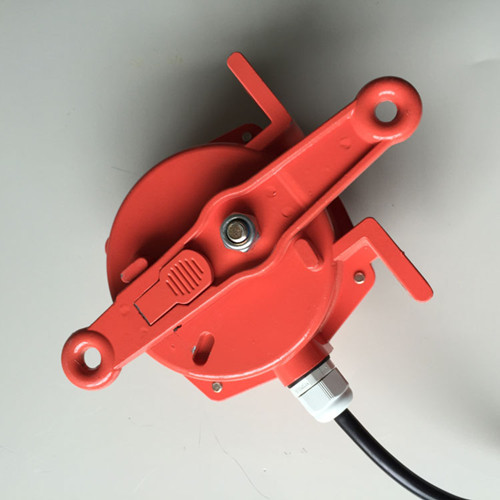

JXW-I,J雙向拉繩開關
一、概述
雙向拉繩開關用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，防止事故的擴大。本機由于安裝方便，開關轉換可靠，在膠帶運輸機場得到廣泛的應用。
二、主要用途及適用范圍
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，均可發出停機信號，實現對人身及設備的保護作用。
拉繩開關它既有行程開關、微動開關的特性，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，同時又具有傳感性能， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。
三、技術參數
1、使用環境條件
a 環境溫度-30～+50℃
b 相對濕度不大于85
2、主要參數見下表
型號\參數
動作角度
極限角度
動作力（kg）
觸點數量
觸點容量
復位方式
可靠性
重量（KG）
常開
常閉
JXW-Ⅰ型
30°
60°
10
1
1
AC
380V
自動
＞106次
3
JXW-Ⅱ型
30°
60°
10
1
1
手動
3.5
四、結構特點 JXW-I,J雙向拉繩開關
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中工作；
3、機內采用進口行程開關，觸點容量大，動作靈敏、可靠、外形結構參見圖1
五、工作原理
當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，擺臂旋轉而帶動機內凸輪關驅動行程開關，發生停止信號。型機是在故障排除后，推動限位桿方能復立。JXW-II雙向拉繩開關
六、安裝調整
1、拉繩開關應安裝現場人行過道一側，每25-30m安裝一臺：
2、將安裝支架焊在膠帶機架上，然后用M10×40螺栓拉繩子開關固定在安裝支架上：
3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；
4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；
5、首尾各加一調整螺栓，用于固定鋼絲繩；
6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。
