產品名稱：防爆拉繩開關ExKLT2-Ⅱ-Q

產品型號：ExKLT2-Ⅱ-Q

所屬類別：雙向拉繩開關 > 防爆雙向拉繩開關

發布時間：2019-06-20

已獲點擊：66

詳細說明

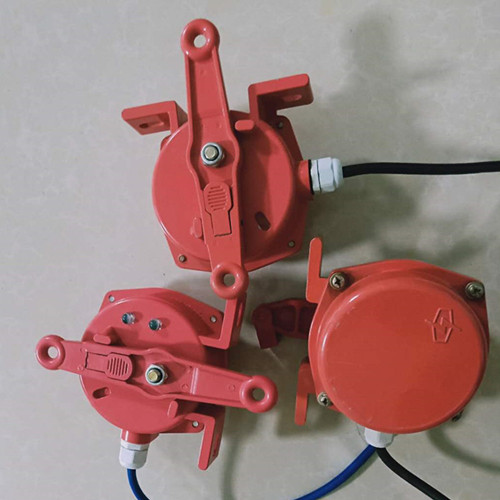

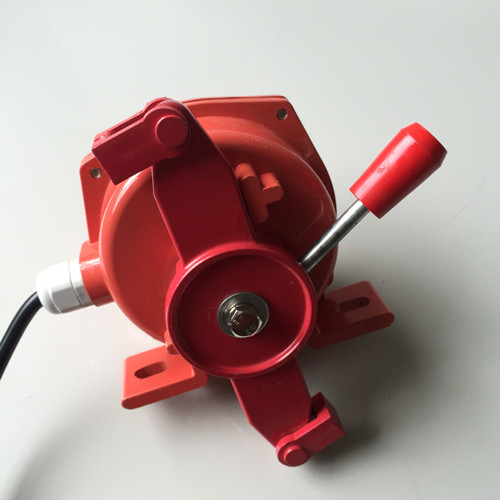

防爆拉繩開關ExKLT2-Ⅱ-Q

ExKLT2-Ⅱ-Q雙向拉繩開關是用于膠帶運輸機場緊急事故停機的一種保護裝置。當緊急事故發生時，在現場任意處啟動拉繩開關，均可發出停機信號。

工作原理及結構特征：

本機采用轉動式凸輪結構，當拉動拉繩開關的任意一側或同時拉動兩側繩索時，均可驅動凸輪，使開關動作轉換，同時發出停機信號。

BKLT2-I型防爆雙向拉繩開關采用自動復位方式。

ExKLT2-Ⅱ型防爆雙向拉繩開關采用手動復位方式。即當故障排除后操作者須拉出復位桿，方能使本機恢復正常工作狀態。

安裝方法請參照圖2進行

一 安裝步驟及安裝方法:

1．確定安裝位置：防爆拉繩開關應安裝在人行過道一側，沿線布置。每臺拉繩開關之間距離以30米左右為宜。如120m長皮帶機安裝2臺為宜，其高度可參照安裝示意圖以便于現場工作人員使用為準。

2．  安裝位置確定后，將安裝支架固定在膠帶機架上，安裝支架配有2-Φ12固定孔，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，用戶可用M10×25螺栓固定在支架上。

3．將拉繩開關用M10×30螺栓固定在支架上。

4．將鋼絲繩托環焊接在膠帶機機架上，每隔3米安裝一個，然后將鋼絲繩放在托環上。

5.將4mm左右的鋼絲繩分別系在開關兩側的拉環上，然后用Φ5扎頭固定。

6.將整條鋼絲繩兩端用扎頭緊固在調正螺栓上，然后旋動螺栓進行調正，以保證鋼絲繩松緊程度適宜為準。

接線：

本系列防爆拉繩開關采用三點式信號開關，拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為它既有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，均引出一條1米長的三芯橡套電纜線。其中線號：1、2為常閉接點，1、3為常開接點。用戶可參照圖3接線原理圖自行選用。

注意事項：

1.對坡度的膠帶機應適當縮短繩索長度。

2.安裝后保證拉繩松緊適宜，以保證開關可靠復位。

訂貨須知：

1.請注明開關名稱、型號、數量、供貨期

2.我廠備有拉繩開關裝配件、鋼絲繩、覆塑鋼絲繩，歡迎選購。

3.對本產品開關結點形式、開關量有特殊要求，請面議，我方可另行設計制作。

使用條件：（工作環境）

環境溫度：-40℃∽+60℃。          相對濕度：不大于90%。

大氣壓力：80∽110kpa。            海拔高度：不超過2000M。

使用壽命：開關動作1萬次。        絕緣電壓：AC1000V試驗1分鐘。

主要技術指標：
