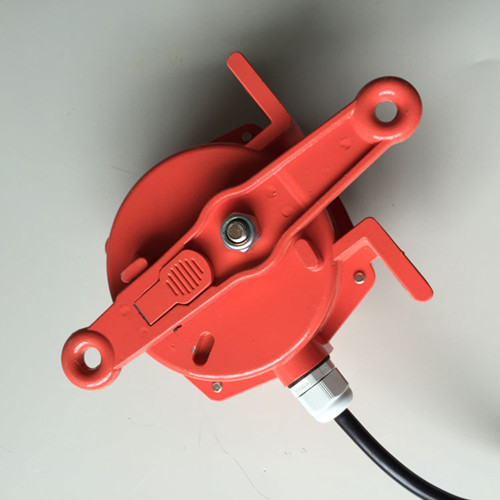

產品名稱：JYB/KS-II拉線開關 220V

產品型號：JYB/KS-II

所屬類別：雙向拉繩開關 > 拉線開關

詳細說明

JYB/KS-II拉線開關 220V

雙向拉繩開關也稱緊急停機開關，拉線開關，是各類輸送機必備的安全保護裝置。山東卓信現貨供應，產品規格型號齊全。

雙向拉繩開關主要用于輸送機的急?；蛞话阏ｊP機。通常安裝在輸送機上并靠近檢修通道一側，便于就近操作。
當外力作用于開關拉繩的任何一處位置時，即可使開關的拉桿旋轉，當拉桿
旋轉20°時，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，開關輸出停機信號，同時開關鎖定，并保持該狀態。當開關復位時，
必須按壓其復位按鈕，開關解鎖復位，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，拉桿回到正常位置。
產品特點：
堅固、耐用的鑄鋁外殼，防護等級IP67
雙向觸動拉桿，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們在現場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，即可安裝在輸送機中間，也可安裝在輸送機兩端。
兩種安裝方式，即可安裝于輸送機縱梁頂部，也可安裝其兩則。
手動復位，消除了誤操作可能帶來的隱患。
不拆除拉桿即可拆御上蓋，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，使接線和調整更為簡單和方便。
兩開關之間安裝距離水平不超過45米；傾斜不超過35米。
航空拉繩每3-4米用支撐吊環固定。
防水、防塵設計，適于露天安裝和使用。
技術參數：
1、環境溫度：-15℃～+65℃　

2、相對濕度：不大于90％
3、開關殼體：IP67防水、防塵

4、觸點容量：SPDT（單刀雙擲）500V/10A
5、輸出接點：雙斷點 速動 純銀

6、工作拉力：大于2.5公斤即可
7、復位方式：手動復位 　　　

8、鎖定角度：20°
9、動作角度：30°

適用范圍：
各類皮帶輸送機

裙邊皮帶給煤/給料機

堆料/取料輸送機

特殊表面處理適用于高腐蝕環境

可選件：

專用鋼絲繩
鋼絲繩卡頭
支撐吊環
安裝支架

拉線開關型號

HFKLT1-II、HFY-I

HFY-II、HFY-III

HFL-I、HFL-II

HFT-Y、HFT-Z

HFS-A、HFS-B

JYB/KS-II拉線開關 雙向拉繩開關，220V
