拉繩開關

主頁 > 產品中心 > 拉繩開關 >

產品介紹

電動機功率 35KW   外形尺寸 140mm
重量 3kg

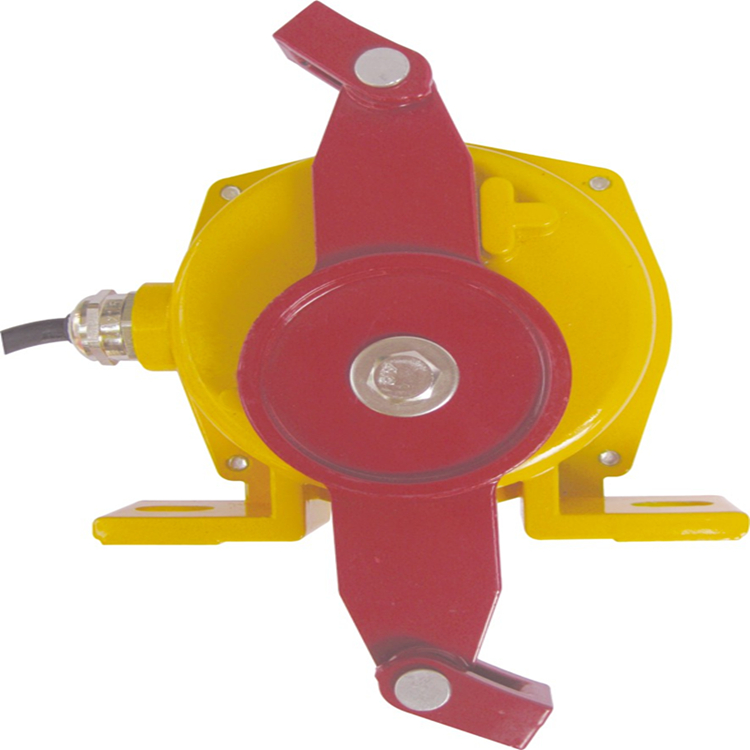

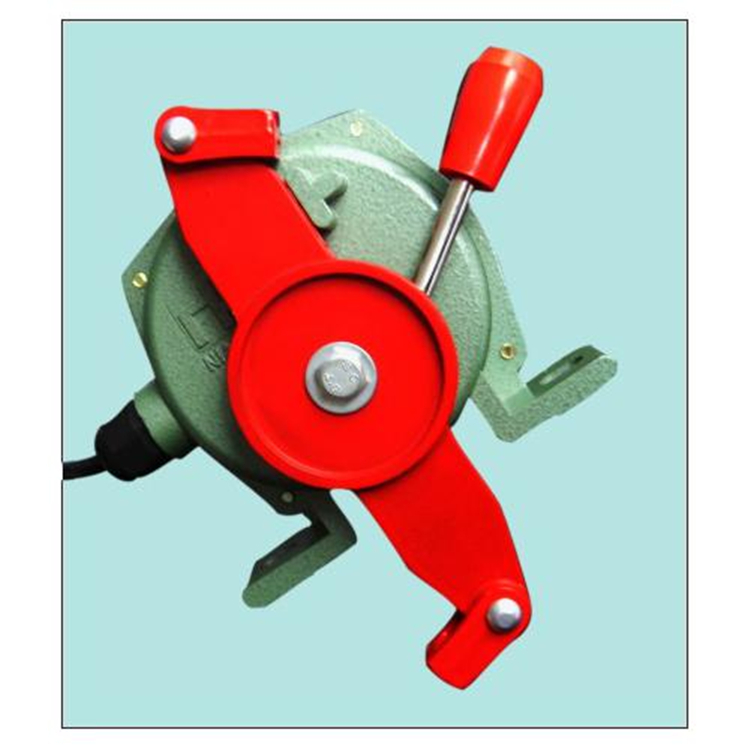

帶指示燈拉繩開關KC-S-采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，發出信號和停機信號。復位方式I型為自動復位，拉桿解除拉力后，雙向拉繩開關動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。并具有常規的產品現貨，本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，1型采用自動復位，2型采用手動復位。雙向拉繩開關注意事項：1、接線聯接可靠，絕緣密封。2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，撓度小，拉拉繩后，開關能可靠復位。，凸輪結構自動復位到原始狀態。II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。



【詳細說明】

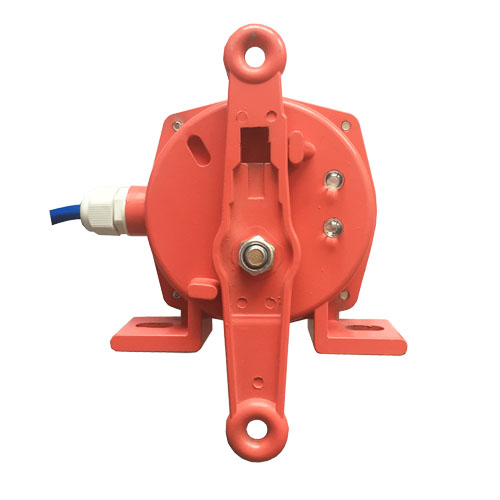

拉繩開關KC-S- 帶指示燈雙閃帶指示燈拉繩開關KC-S-是輸送機械賴以生存和發展的保護裝置,常規皮帶輸送機、堆料／取料系統是輸送系統裝置,帶式輸送機的問題既是基本的質量要求,也是關系到工作人員的重大問題。安裝帶指示的拉繩開關可以讓工作人員及時發現設備的事故發生點和辨別有故障的拉繩開關，當拉繩開關接地短路，機械故障觸點閉合貨人為誤動造成開關動作，此時自動點亮LE裝置，提醒運行人員及時復位，更主要是能方便維護人員快速找到造成皮帶運行的故障點，迅速排出故障，本機IP67防護等級以及整機良好的密封，保證可在浸水狀態下連續正常的工作，本產品具有自動和手動兩種復位方式。

帶指示燈拉繩開關KC-S-安裝說明

1、拉繩開關成對安裝在皮帶機左右兩側，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，在皮帶機旁角鐵架鉆Ф12mm孔， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，用M10×40mm螺栓緊固拉繩開關。

2、拉繩開關每隔40米安裝1臺，其位置應低于皮帶及便于現場工作人員使用。

3、拉繩系在一關臂上，拉繩推薦使用覆塑鋼絲繩，直徑3~5mm均可。鋼絲繩用繩夾固定，每隔3米左右安裝一個托環，以免鋼絲繩垂撓度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂撓度。





4、對于爬坡段皮帶機，應盡量縮短拉繩開關間距，拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為它既有行程開關、微動開關的特性，同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，及拉繩長度。

配件：覆塑鋼絲繩、繩夾及鋼絲繩托環,安裝支架等均有銷售

帶指示燈拉繩開關KC-S-
技術參數：
產品型號：KC-S-
開關觸點數量：2常開、2常閉接點
觸點容量：AC 380V
復位方式：手動復位
工作環境：相對濕度：≤90（25℃）
工作溫度：-20～+35℃海拔高度：≤2000M
外殼材質：鑄高強度鋁合金
防護等級：IP67
重量（kg）：2

結構簡單實用、性能穩定可靠、防塵、防震、防潮
體積小、重量輕、壽命長、安裝方便，免維護
輸出信號既可與現場設備聯鎖使用，也可送達自動控制系統
電源適應性廣：24~480V
雙閃帶指示燈拉繩開關KC-S-性能特點
外殼采用高壓鑄鋁，重量輕
強度高表面采用靜電涂裝，附著力強，涂層均勻
保護等級IP67
內藏高性能微動開關和無需加油的滾珠軸承
內藏停止用和2個接點
可生產附動作指示桿產品
采用旋轉式凸輪結構，動作行程大，靈敏度高且不易卡死。
耐久性









帶指示燈拉繩開關KC-S-
