產品介紹

HS-Q109拉線開關工作原理當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，發出停機信號，達到停機效果，防止事故的擴大。HS-Q109工作原理能及時的保護設備和人身、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

【詳細說明】

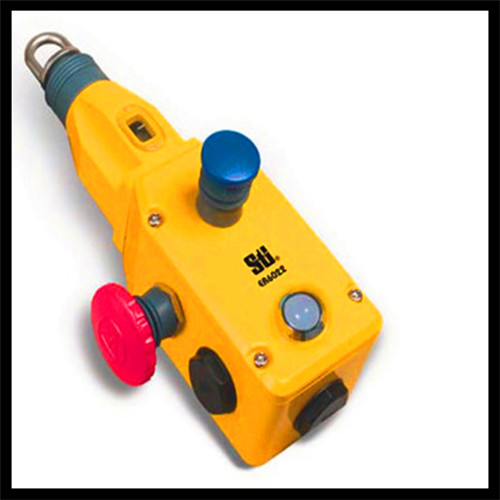

HS-Q109拉線開關工作原理

拉線開關HS-Q109工作原理用于皮帶輸送機，當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

唐山拉線開關HS-Q109工作原理用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。本產品由于安裝方便、開關性能可靠，在膠帶運輸機中廣泛應用。
主要組成部分
雙向拉繩開關主要是由拉桿、凸輪、復位柄、鎖槽、微動開關等部件組成。拉繩開關安裝于皮帶式輸送機兩側機架之上，采用鋼絲繩沿著輸送機設備兩側將開關連接起來。在輸送帶設備發生緊急事故情況下時，在輸送機沿線任意處拉動鋼絲繩，鋼絲繩將會牽動驅動臂開始旋轉，通過傳動軸從而帶動扭力彈簧使的凸輪發生位移，驅動雙向拉繩開關切斷控制線路，使得輸送機快速的停止運行。

參數：

電壓可選：24V-48V-220V-380V-480V,

電流可選：2A、3A、4A、、6A、7A、8A、9A、10A.1

拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。

唐山拉線開關HS-Q109工作原理及技術參數

品牌：SHIMAISAI

工作電壓：24V/220VAC/380VAC/450V&plun;15【AC/C】

負載電流：≤

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90

輸出觸點：2常開2常閉，可選1常開1常閉，或者只要常開，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，只要常閉

防護等級：IP67

復位方式：自動/手動復位

響應時間：＜2mS

動作力：50&plun;10N

唐山拉線開關HS-Q109工作原理安裝調整：

拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。

 1、將拉繩開關固定在機架上。

 2、一側的兩臺開關之間距離為50m左右，雙向拉繩開關注意事項 1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。 2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。 3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。 4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。 雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，采用直徑為Φ4的鋼絲繩連接，松緊應適度。

3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。

4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。

（注：對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）

唐山拉線開關HS-Q109工作原理參數圖：

HS-Q109拉線開關工作原理

上海卓信拉線開關HS-Q109工作原理

山東卓信拉線開關HS-Q109工作原理

山東卓信拉線開關HS-Q109工作原理

山東卓信產品質保期：卓信所生產的各種產品質保1年，標準包裝，量大價優，歡迎采購！

網上報價不準，發布的產品信息技術參數不詳細、型號對應產品圖片不一定正確、發貨一律以產品型號為準，具體產品請致電咨詢、以中實際報價為準。
卓信是我家，致富靠大家，歡迎訂購卓信傳感器，為感謝新老客戶，量大更！趕快，輕松工作，效率高高！
