型號：JHLS-I、JHLS-II，HFKLT2-2

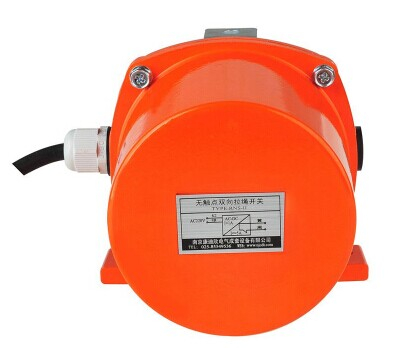

產品名稱：雙向拉繩開關，皮帶輸送機保護裝置

一、概述

JHLS-I雙向拉繩開關是用于帶式輸送機輸料現場發生事故時緊急停機的保護開關。在輸送機兩側沿線任意位置均可啟動開關發出停機信號，防止事故發生。

本機防護性能好，使用安全可靠，在冶金、電力、煤炭、化工、建材等行業以及港口等得到了廣泛的應用。

隔爆型雙向拉繩開關適用于煤礦井下有瓦斯、煤塵爆炸危險的環境。

二、技術參數

1.環境溫度 -20℃～60℃

2.相對濕度 ≤95%

3.大氣壓力 80～106MPa

4.輸出接點 兩常開兩常閉兩組接點

5.接點容量 AC250V 15A AC500V 10A (阻性負載)

6.絕緣電阻 100MΩ

7.耐 壓 1000V AC、50/60Hz、1min

8.動作角度

              型號 動作角度 鎖定角度 復位方式

        JHLS-I 12° — 自動

        JHLS-Ⅱ 12° 18° 手動

9.動作拉力 90N～180N

10.防護等級 IP67

11.壽 命 10萬次

三、工作原理

當輸送機現場發生事故時，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，可在沿線任意位置拉動系在轉臂上的鋼絲繩，轉臂帶動機內凸輪旋轉，從而驅動行程開關換位，發出停機信號。

Ⅰ型機啟動后轉臂可自動復位。

Ⅱ型機的轉臂上有一個定位桿，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，開關啟動后即被鎖定，按動旋鈕定位桿旋起轉臂方可復位。



四、安裝與接線

1.在輸送機沿線人行過道兩側安裝。應便于啟動且不影響其他操作。

2.每25～35m安裝一臺。中間選用φ4鋼絲繩或覆塑鋼絲繩連接。為減輕繩重，間隔3米加一托環支撐，防止繩自重影響開關啟動。

3.機頭、機尾各安裝一只緊線器用于連接鋼絲繩，并可調節鋼絲繩的松緊度。

4.鋼絲繩連接后松緊適度，應保證啟動后能可靠復位。

五.購貨須知

我公司配作安裝支架、鋼絲繩，托環，扎頭和緊線器等配件，可配套定購。

YHLS-L、FKLT2-Z、JHLS-I、JHLS-II、FKLT2-Y、雙向拉繩開關

LLP1-S、JLK3-S、LLP1-Z、JLK3-Z、LLP2-1、LLP2-2、LLP2-3、KLT2-3、HFKLT2-3、JHLS-1、JHLS-2、LLP3-S、JLK2-S急停開關
