【詳細說明】

GHPK-12-30兩級跑偏開關 跑偏檢測裝置
用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。

技術參與

1，使用環境條件

  a 環境溫度-30~+50&orm;C

  b 相對濕度不大于85

2，   主要參數見下表

     型號

動作角度

極限角度

動作力（kg）

觸點數量

觸點容量

復位方式

可靠性

重量（KG）

常開

常閉

GHPK-12-30

12&orm;

30&orm;

70&orm;

2

2

AC380V

自動復位

>10六次方

3.5

GHPK-10-45

10&orm;

45&orm;

70&orm;

GHPK-20-35

20&orm;

35&orm;

70&orm;

三、結構特點

1，本機采用鋁合金壓鑄殼體、強度高、重量輕；

2，外殼防護等級達IP65，可在惡劣環境中長期工作；

3，機內采用進口行程開關，觸點容量大、動作靈敏、可靠。

四、工作原理    KPT1-20-35 兩級跑偏開關

當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。

五、安裝調整

1，將跑偏開關固定在支架上，然后安裝在膠帶機架上；

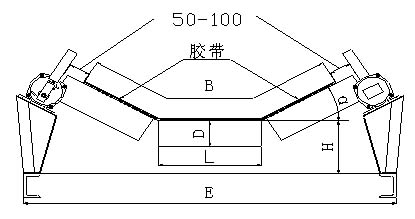

2，立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;

3，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，膠帶位于立輥下端1/3處；

4，每100m膠帶可安裝跑偏開關3對（6臺）。
