【詳細說明】

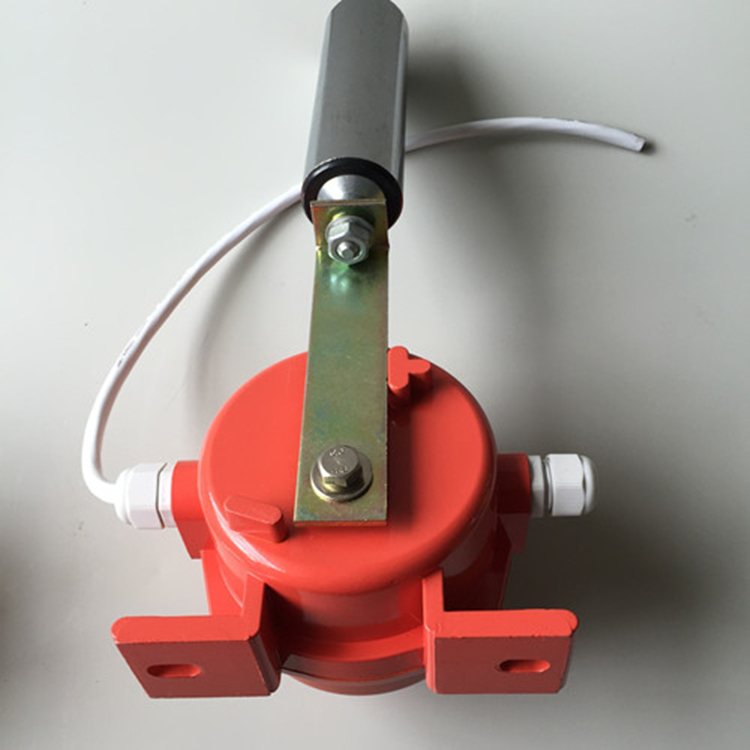

不銹鋼跑偏開關HQPK-PXB/316說明

不銹鋼跑偏開關HQPK-PXB/316跑偏開關工作原理

跑偏開關

,兩級跑偏開關是一種安裝在皮帶，膠帶，帶式輸送上的一種保護裝置，當運行中比皮帶，膠帶，帶式輸送機發生跑偏時，跑仿角度達到本裝置的角度時，本開關能給出警示信號，跑偏角度達到本開關設定的二級角度時，給處于跑偏運行中，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，皮帶，膠帶，帶式輸送機給出停機信號，讓處于異常運行中皮帶機，停止工作，當經過工作人員的將皮帶機調整到正常狀態時，本保護裝置立即自己復位，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，給處于停機狀態的皮帶，膠帶，帶式輸送機發生工作信號，皮帶輸送帶，將開始工作，本開關因安裝方便，響應快，工作角度可根據客戶實際使用情況來作相對調整，現廣泛用于各行各業。

技術參數

1. 額定電壓：AC380V

2．額定電流：

3. 觸點數量:二組的常開、常閉接點

4．外殼防護級別：T型塵密外殼，防護等級IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．外形尺寸：殼體L×W×H（mm）190×135×100。

8．操作力：5～7㎏

使用環境介紹

工作溫度：-20-60度，環境溫度可根據客戶使用要求定制加工耐高溫， 耐腐蝕，耐低溫，防爆，防粉塵，等持術規格產品。

相對濕度：不大于85

產品通用名稱

兩級跑偏開關，糾偏開關，防偏開關，跑偏

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。

5.產品安裝接線時，請按照產品說明書來接線，不可自行改變接線方法。

注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

產品應用范圍

常規皮帶輸送機，地下，索道掛支撐皮帶輸送機 ， 輪船裝卸系統，堆垛，取料輸送機，傾斜和梭式輸送機，起重機、挖掘機起重臂限位，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，裙邊給料機、輸送機，帶式輸送機，膠帶輸送機，電力，礦用，碼頭，鋼廠等適用

 產品售后服務

我公司是正規，凡在我公司購買的產品，自購買之日起，質保一年，如因為人為因素造成的產品損壞，不在質保范圍內。請參照產品使用說明書，進行安裝使用，產品上有明確的接線圖，請按產品接線圖接線，如在使用中有任何問題，可本公司，我廠交竭誠為您服務，選擇卓信，選擇品質。
