【詳細說明】

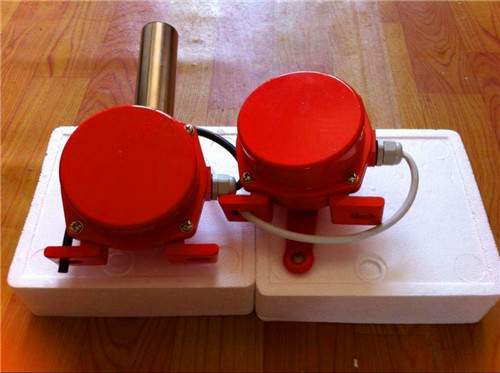

HANGRON兩級跑偏開關JSB/KPP-12-30生產

HANGRONG兩級跑偏開關JSB/KPP-12-30用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。

 HANGRONG兩級跑偏開關JSB/KPP-12-30技術參數

1，使用環境條件

  a 環境溫度-30~+50&orm;C

  b 相對濕度不大于85

2，主要參數見下表

           參數

 型號

動作角度

極限角度

動作力（kg）

觸點數量

觸點容量

復位方式

可靠性

重量（KG）

常開

常閉

JSB/KPP-12-30

12&orm;

30&orm;

70&orm;

2

2

AC380V

自動復位

>10六次方

3.5

JSB/KPP-10-45

10&orm;

45&orm;

70&orm;

JSB/KPP-20-35

20&orm;

35&orm;

70&orm;

HANGRONG兩級跑偏開關JSB/KPP-12-30結構特點

1，本機采用鋁合金壓鑄殼體、強度高、重量輕；

2，外殼防護等級達IP65，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，可在惡劣環境中長期工作；

3，機內采用進口行程開關，觸點容量大、動作靈敏、可靠。

工作原理

當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。

安裝調整

1，將跑偏開關固定在支架上，然后安裝在膠帶機架上；

2，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;

3，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，膠帶位于立輥下端1/3處；

4，每100m膠帶可安裝跑偏開關3對（6臺）。
