產品介紹







產品名稱：卓信GYPB-10-20兩級跑偏開關

產品型號：GYPB-10-20

產品價格：390

所屬類別：兩級跑偏開關 > 跑偏開關

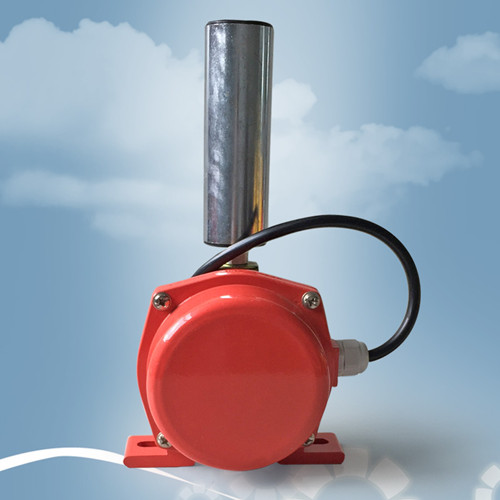

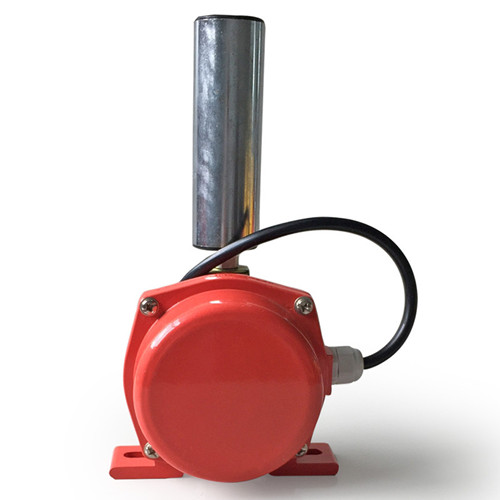

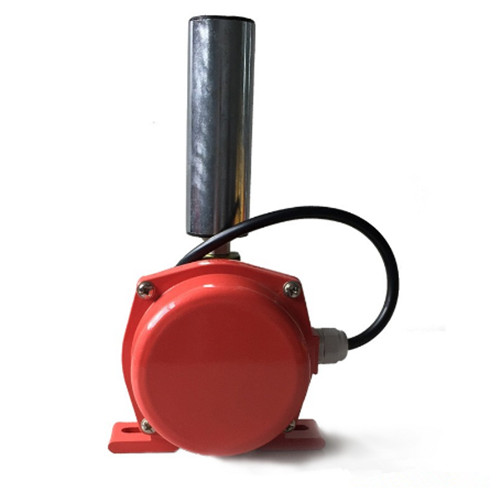

卓信GYPB-10-20兩級跑偏開關

一.概述

兩級跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。





二.技術參與

1.使用環境條件

  a 環境溫度-30~+50oC

  b 相對濕度不大于85

2.主要參數見下表

   參數



型號



動作角度



極限角度



動作力（kg）



觸點數量



觸點容量



復位方式



可靠性



重量（KG）



常開



常閉



GYPB-20-35



20o



35o



70o



2



2



AC380V

5A



復位



>10六次方



3.5







三.結構特點

1.本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

2.外殼防護等級達IP65，可在惡劣環境中長期工作；

3.機內采用進口行程開關， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，觸點容量大、動作靈敏、可靠

四.工作原理

當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于一級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，兩組開關信號可分別用于告警或停機。





五.安裝調整

1.將跑偏開關固定在支架上，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，然后安裝在膠帶機架上；

2.立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;

3.膠帶位于立輥下端1/3處；

六.適用范圍

兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
