產品名稱：不銹鋼跑偏開關DPP-K2/DBG

產品型號：DPP-K2/DBG

所屬類別：兩級跑偏開關 > 不銹鋼跑偏開關

發布時間：2019-01-24

已獲點擊：118

詳細說明

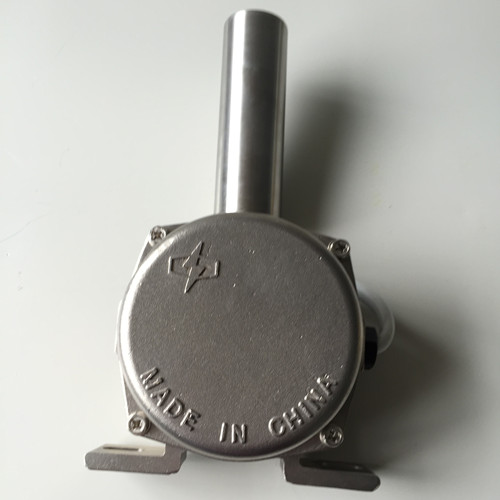

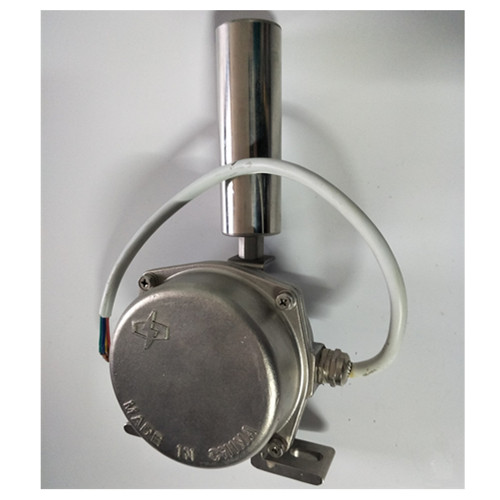

不銹鋼跑偏開關DPP-K2/DBG

不銹鋼跑偏開關DPP-K2/DBG采用不銹鋼外殼壓鑄生產，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，強度高，耐腐蝕性強，防水性能好，可以達到4年免修，是種高強度的跑偏開關，主要用在大型電廠，化工廠，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，煤礦。

兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。
能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。

卓信跑偏開關型號

JSB-KPP-S、JSB-KPP-Z

LLD1-Z、LLD1-S、

JPK2-Z、JPKJ-Z、

LLD2-1、LLD2-2、

LLD2-3、JPK2-S、

兩級跑偏開關型號

JPKJ-S、HHTSD-1、

LLD7、YHFPK、DFP、

XLPP-J-12-30、XLPP-J-20-35、

XLPP-D-12-30、XLPP-D-20-35、

SPS-2D、ROS-2D、XLPP-Z-III
XCRT315、XCRT314、XCRT115
不銹鋼跑偏開關型號

BG-DPP-K2/D、PXA-34KK-A

PXA-02GKH-10-30-A、PXA-02GKH-10-30-B

PXA-02GKH-10-30C、DPP-K2/DBG

工作原理

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
結構特性 采用鋁合金精密壓鑄殼體，強度高、重量輕
開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
防護等級:IP67，可在惡劣的環境中長期工作。
技術指標 環境溫度：-30℃ -- +50℃；相對濕度：不大于85%
一級動作角度為12°（15°）；二級動作角度30°（35°）；極限角度70°
觸點數量及容量：2組常開；2組常閉；5A/AC 380V450V
防護等級：IP67
復位方式：自動復位
可靠性>1000000次
不銹鋼跑偏開關DPP-K2/DBG適用場所 煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜
