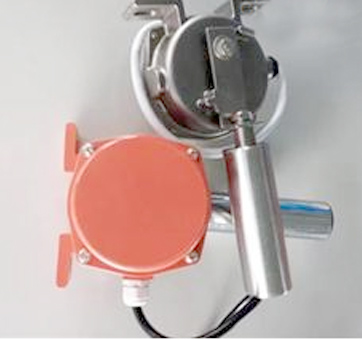

BKPT1-10-45防爆兩級跑偏開關、皮帶跑偏保護

防爆兩級跑偏開關、BKPT1-10-45、皮帶跑偏保護、BKPT1-12-30、跑偏傳感器

1 用 途：

防爆跑偏開關用于檢測膠帶的跑偏量和扭曲程度?？煞乐蛊н吘壍膿p傷和因為膠帶的跑偏而引起的物料散落。是實現自動報警和停機的一種保護性開關。

2使用含義

環境溫度：-40℃∽+60℃

相對濕度：不大于90%

大氣壓力：80∽110kpa

海拔高度：不超過2000M

使用壽命：開關動作10萬次

 絕緣電壓：AC1000V試驗1分鐘。

3使用技術指標：

型號 觸 點

容 量 觸點容量 開關工作角度 動作力 距 防 護

等 級 重量

常開 常閉 一級 二級 極限角

4主要參數見下表

型 號

動作角度

極限角度

輸出方式

負載 電流

復位方式

可靠性

重量(Kg)

一級

二級

常開

常閉

BKPT1-12-30

12°

30°

70°

1

1

5A



自動復位



≥106次

2.5

BKPT1-10-45

10°

45°

70°

1

1

5A

BKPT1-20-35

20°

35°

70°

1

1

5A

5 工作原理及結構特征：

（參照結構示意圖BKPT，-12-30型為例加以說明）

本系列防爆跑偏開關具有兩極動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥沿圖示方向偏移。

當立輥偏轉角度超過12°，一級開關動作，輸出（報警信號）。

當立輥偏轉角度超過30°，二級開關動作，輸出（停機信號）。

一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鍍鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

6 安裝與接觸：

（一） 安裝方法與數量：

1． 防爆跑偏開關應成對安裝在膠帶兩側，其位置度使跑偏開關立輥抽線與膠帶帶邊平面垂直，且應保證膠帶邊位于立輥高度的1/4∽1/3處為宜。

2． 立輥距膠帶機距離，用戶可根據現場實際情況確定，一般選在膠帶自然跑偏量加50-100mm為宜。

3． 安裝數量：一般長度為100米的膠帶機安裝3對（頭，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，尾，中間三處）為宜，對于長距離膠帶可酌情增加。

4． 本裝置底座有兩個Φ12固定孔，用戶用螺栓將其固定在安裝支架上即可。

（二） 接線方法：

該產品配有1米四芯橡套電纜，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，芯線上配有標記號，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，用戶可根據線號接線，其中：

1．2為一級常開接點：

3．4為二級常閉接點：
