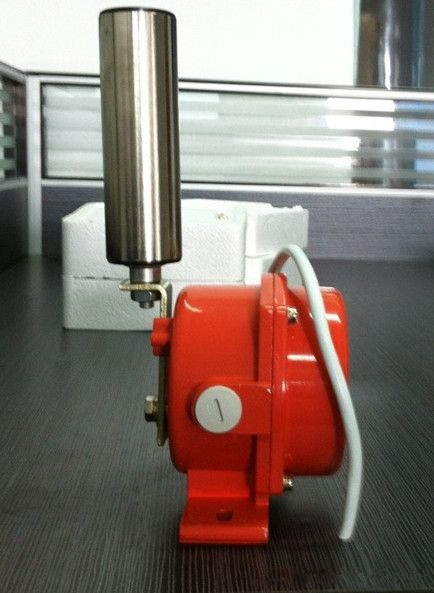

JYB-PK-20-35，跑偏開關，給煤機跑偏開關

型號：JYB-PK-20-35、JYB-PK-16-35、JYB-PK-10-45、JYB/PK-10-35

一、       用途：

   兩級跑偏開關用于檢測膠帶的跑偏量，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，是實行膠帶跑偏自動報警和停機的一種保護裝置。

二、主要技術指標

產品型號 JYB-PK-12-30 JYB-PK-16-35

觸點數量 常開 常閉 常開 常閉

觸點容量 AC~380V 電流3A AC~380V 電流3A

開關動作角度 一級12°±2° 一級16°±2°

二級30°±2° 二級35°±2°

極限角60°±2° 極限角60°±2°

動作力距 5-8Kg cm 5-8Kg cm

結構形式 行程開關 行程開關

自動復位 自動復位

 主要技術參數

產品型號 JYB/PK-10-45型 JYB/PK-20-35型

觸點數量 常開2個 常開2個

觸點容量 ∽380V 3A ∽380V 3A

開關動作角度 一級10o ±2o 一級20o ±2o

二級45o ±2o 二級35o ±2o

極限角60o ±2o 極限角60o ±2o

動作力距 23-27kgcm 23-27kgcm

防護等級 IP67 IP67

結構形式 自動復位 自動復位



三、工作性能原理

該產品具有兩級動作功能：一級動作用于報警；二級動作用于自動停機。

當膠帶跑偏與靠輪接觸時，靠輪轉動，當膠帶擠壓靠輪偏轉12°時（16°），一級行程開關動作輸出報警信號；當繼續偏轉30°（35°）時，二級行程開關輸出停機信號。若將其接至控制線路中，接線方式： 1.將輸入控制器端子與探測器端子對應相接； 2.輸出端子與聯動設備的連接； 3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時，必須外接轉接設備； 5.控制器、探測器要保證可靠的接地； 6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。，即可實行自動停機，當膠帶正常運行后，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，靠輪自動復位。



兩級跑偏開關主要應用在冶金 、電力 、煤巖 、礦山及化工等行業的輸送系統中 ，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用 。

JYB-PK-20-35、JYB-PK-16-35、JYB-PK-10-45、JYB/PK-10-35、PK-10-45、LW-PKG-12-30、PK1-2BW、PXA-34K、PXA-34KK-A、PH12-30、ROS-2D、TLPK、WHKP-12-30、兩級跑偏開關
