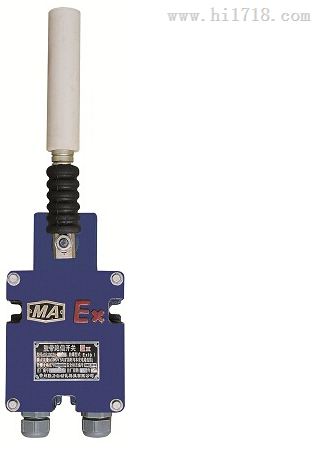

KPT1-20-35【兩級跑偏開關、跑偏開關、防偏開關】

KPT1-20-35兩級跑偏開關、跑偏開關、防偏開關



一、概述



用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。



二、技術參與



1使用環境條件



  a 環境溫度-30~+50?C



  b 相對濕度不大于85



2主要參數見下表



     型號



動作角度



極限角度



動作力（kg）



觸點數量



觸點容量



復位方式



可靠性



重量（KG）



常開



常閉



KPT1-12-30



12?



30?



70



2



2



AC380V





自動復位



>10六次方



3.5



KPT1-10-45



10?



45?



70



KPT1-20-35



20?



35?



70



KPT1-20-35【兩級跑偏開關、跑偏開關、防偏開關】



三、結構特點



1，   本機采用鋁合金壓鑄殼體、強度高、重量輕；



2，   外殼防護等級達IP65，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，可在惡劣環境中長期工作；



3，   機內采用進口行程開關，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，觸點容量大、動作靈敏、可靠。



四、工作原理



當運動中的膠帶發生跑偏時，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。



五、安裝調整



1將跑偏開關固定在支架上，然后安裝在膠帶機架上；



2立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;



3膠帶位于立輥下端1/3處；



4每100m膠帶可安裝跑偏開關3對（6臺）
