技術參數

工作電壓：220VAC±15% 負載電流：≤5A

絕緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：─20℃~+60℃ 環境濕度：＜90%

重 量：2.2Kg 防護等級：IP66

復位方式：自動復位 響應時間：＜2mS

控制觸點容量：220V/5A 動作力：50±10N

工作原理

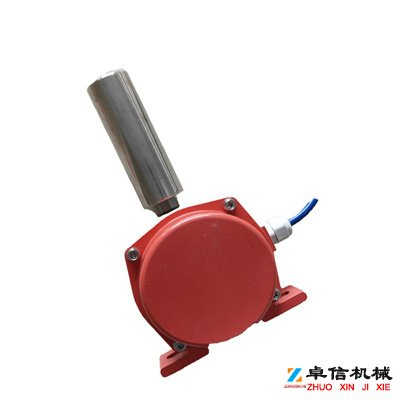

PNS－II 型無觸點跑偏開關正常工作時，感應片不在光電偶合器檢測范圍內，光電偶合器此時呈阻斷狀態，通過串接中間繼電器常閉觸點使電路導通。當設備出現與工藝要求不符的錯位、跑偏現象時，檔輪被皮帶的推力不斷向外位移，使聯系在檔輪底部的檢測片隨著檔輪的位移而向光電偶合器方向轉動，使其進入感應頭的檢測范圍；此時光電偶合器由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向微機控制系統發出報警信號或直接迫使運行中的電動機立即停車（現場聯鎖） ，保護設備安全。

特點

1、普通跑偏開關屬機械接點式跑偏開關，因受外界環境(如粉塵、水汽、腐蝕性氣體等)影響而極易損壞機械接點的動、靜觸頭。PNS－II 型無觸點跑偏開關則是采用“無觸點全封閉”新技術的新型產品，聲光報警器（又叫聲光警號）是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天、室外使用。，所謂“無觸點全封閉”新技術主要是三方面內容：其一“無觸點”是指產品內部使用無觸點式光電偶合器，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，因為無接觸點也就無磨損，故而壽命長。其二“全封閉”是指在產品內部所使用無觸點式光電偶合器本身是全封閉的，另一方面產品外殼進行密封處理，確保本產品完全密封、將粉塵、水氣、腐蝕性氣體等因素的影響降到最低限度。

其三本產品在機械結構方面進行了大膽、實用的改進，使機械轉動部分的摩擦大為減少。

正因為以上三方面的改進，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，使 PNS－II 型無觸點跑偏開關工作時能夠達到無接觸、無磨損、全封閉的工作條件，故而產品使用壽命長，并特別適用于粉塵濃、潮氣大、腐蝕性強的各種惡劣工作場所，具有其它普通跑偏開關所無法比擬的優越性?？朔似胀ㄅ芷_關所普遍存在的使用壽命短、適用場所局限性大、性價比低等多種問題。

2、PNS－II 型無觸點跑偏開關可由中間繼電器發出開關量信號，經過處理可實現現場設備聯鎖控制或給微機控制系統的計算機發出報警信號，方便實現工廠自動化控制。

3、PNS－II 型無觸點跑偏開關選用做工精良的機械部件和先進可靠的無觸點式光電偶合器組合而成。

4、本產品壽命長、全封閉、免維護且性價比高、安裝方便，特別適用于生產環境惡劣的場所。

5、當發生輕微跑偏事故時（15°） ，PNS－II 型兩級跑偏開關的第一組觸點動作，綠色指示燈閃爍；當發生嚴重跑偏事故時（30°） ，PNS－II 型兩級跑偏開關的第二組觸點動作，紅色指示燈長亮。

安裝說明

1、PNS－II 型無觸點跑偏開關底座兩邊各有Ф13mm 孔，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，在皮帶機支架上鉆Ф12mm 孔，用 M10×40mm螺絲緊固跑偏開關。如果選用安裝支架，請將安裝支架焊接固定在皮帶機支架上，如安裝示意圖所示。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為 120~160mm（皮帶帶寬 10%，詳見安裝示意圖） 。

3、接線時每個跑偏開關可選裝接線盒，方便接線。要注意火線 L、零線 N、信號線（詳見電氣接線圖） 。

4、安裝距離：建議每 50米安裝一對(兩臺)跑偏開關。

注意事項

1、跑偏開關擋輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持 120~160mm。

3、跑偏開關底座固定牢固。

5、裝檢測片，H1≥20mm 并用螺母固定；

6、安裝旋轉探測儀，調整 H2≤8mm。

有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意 H1的距離)。

電氣接線：旋轉探測儀和中間繼電器串聯使用

檢測片：材料 Q235鐵片，葉片數量為一片（2 葉） ，檢測片尺寸 100×12×2mm。

注意事項

l、嚴禁未接中間繼電器直接串接電源，如因直接串接電源造成本產品損壞屬“人為損壞” ，不在免費保修范圍內。

2、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意 H1的距離。

3、H2的最佳安裝距離在 4mm 左右，防止外部原因造成 H2變動。

4、露天安裝旋轉探測儀盡可能安裝防雨罩，可延長本產品使用壽命。

5、安裝產品時，確保檢測片的水平面與產品探頭水平面平行。探頭不宜過于靠近檢測片中心或邊緣，確保旋轉探測儀能夠可靠的接收到檢測信號即可。

6、若產品需要橫向安裝，檢測片需要折彎。檢測片的寬度在 10mm 左右，厚度至少 2mm，且折彎部分的長度要可以覆蓋檢測探頭。
