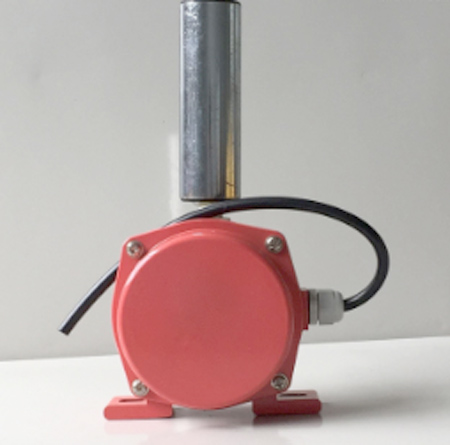

兩級跑偏開關GHLS-12-30、GHLS-10-45

GHLS-12-30、GHLS-10-45、GHPK-20-35兩級跑偏開關

一、概述：

   用于輸送機膠帶跑偏的檢測，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，防止由于膠帶跑偏而造成物料溢出等故障；

   本機廣泛應用礦山、電力及化工等行業的運輸系統中。

二、型號含義

   GH-單位代號

 PK-產品代號

   口-產品代號

   口-單位代號

三、技術參數

   1、使用環境條件

   a.環境溫度 -30℃～ +50℃

   b.相對濕度 不大于85%

  2、主要參數見下表

型號\參數 動作角度 根限角度 觸點數量 觸點容量 復位方式 可靠性 重量

一級 二級 常開 常閉

GHLS-12-30 12o  30o 70o  2 2 AC 380V 5A 自動 >106次 3.5

GHLS-10-45 10o  45o 70o  2 2 AC 380V 5A 自動 >106次 3.5

GHPK-20-35 20o 35o 70o  2 2 AC 380V 5A 自動 >106次 3.5

四、結構特點

  1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

  2、外殼防護等級達IP65,可在惡劣環境中長期工作；

  3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠；

五、工作原理

    當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾料。若立輥傾大于一級動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機。

  膠帶機恢復正常運行后，立輥自動復位。

六、安裝調整

   1、將跑偏開關固定在支架上，然后安裝在膠帶機架上；

   2、立輥軸線與膠帶平面相垂直，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，立輥與膠帶邊緣距離為L=50-100mm；

  3、膠帶位于立輥下端1/3處；

  4、每100m膠帶可安裝跑偏開關3對(6臺)

　兩級跑偏開關GHLS-12-30、GHLS-10-45
