皮帶機輸送保護裝置、拉繩開關、KLT2-1、跑偏開關、KPT1-12-30、打滑開關、XLDH-II

雙向拉繩開關KLT2-1、KPT1-12-30、XLDH-IIKLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II、KLT2-II、XLLS-I、XLLS-II、DLS-I、DLS-II、DPLS-I、DPLS-II、HFKLT2-2、KLT2-2、YHLS-L、FKLT2-Z、FKLT2-Y、拉線開關

產品介紹：雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。本產品內部采用國家級儀器儀表防爆安全監督檢驗站(NEPSI)認可，符合GB12476.1-1990標準所規定的要求。

工作原理：當膠帶運輸機現場緊急事故時，非編碼型可以和國內外任何廠家的火災報警控制器配套使用。當生產現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 設置安裝要求 1、每個防火分區的安全出口處應設置火災聲光警報器，其位置宜設在各樓層走道靠近樓梯出口處。 2、具有多個報警區域的保護對象，宜選用帶有語音提示的火災聲警報器，語音應同步。 3、同一建筑中設置多個火災聲警報器時， 應能同時啟動和停止所有火災聲警報器工作。，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動微機開關動作，發出停機信號，達到停機效果，防止事故的擴大。

◆ 產品型號及含義：



◆ 使用環境條件：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85%

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

型號 觸頭容量 觸點數量 動作力 工作行程 極限行程 防護等級

常開 常閉

KLT2-1 ≤380V≤3A 1 1 12±2 15±2mm 20±2mm IP55

KLT2-2 ≤380V≤3A 1 1 12±2 15±2mm 20±2mm IP45



產品圖紙：



產品安裝尺寸：

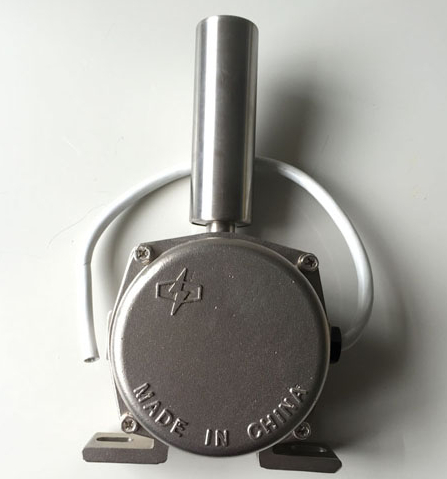

兩級跑偏開關、HFKPT1-12-30、HFKPT1-20-35、XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45

工作原理

當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

技術參數：

1． 使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85

2． 主要參數見下表

型 號 動作角度 極限角度 輸出方式 負載 電流 復位方式 可靠性 重量(Kg)

一級 二級 常開 常閉

HFKPT1-12-30 12° 30° 70° 1 1 5A 自動復位 ≥106次 2.5

HFKPT1-10-45 10° 45° 70° 1 1 5A

HFKPT1-20-35 20° 35° 70° 1 1 5A



結構特點：

1．本產品采用鋁合金鑄造殼體、強度高、重量輕。

2．外殼防護等級達到IP65，可在惡劣環境下長期工作。

3．本產品動作靈敏、穩定性高、性能可靠。



工作原理

當膠帶運輸機現場發生緊急事故時，安裝注意事項編輯 (1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。聲光報警至少發聲設備，沒有探頭。 (2)報警器的安裝高度一般應在180cm以上，以便于維修人員進行日常維護。 (3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。 (4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。 (5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。



安裝調整

1．將跑偏開關固定在支架上，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，然后安裝在膠帶機上。

2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)

3．立輥下端1/3處。

4．每100m膠帶可安裝跑偏開關3對(6臺)。

產品安裝使用注意事項

1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。

2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。

4．本拉繩開關外殼必須保持清潔，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，粉塵堆積厚度不大于3mm。

打滑開關、XLDH-I、XLDH-II、XLDH-III、XLDH-F-I、XLDH-F-II、XLDH-F-III、XLDH-F-A、XLDH-F-S



工作原理：

    當觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。

結構特點：

    觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。

    鑄鋁外殼，連接處配有密封圈，具有較好的防水性。

    技術準確，工作穩定。

    計數開關的預置數可根據用戶需要進行設置。

技術參數：

    使用環境條件：環境溫度：-15℃～+65℃

    相對濕度：不小于80%

    工作電壓：AC 220V±10% 50HZ

    整體功耗：<15W

    測速范圍：20～999轉/分鐘；帶速 0.6～9.9米/秒

    觸點容量：二線開關 1A /220V ； 四線開關 5A/380V （購買時注明）

    開關形式：常閉型（可選常開型）

    防護等級：IP65
