產品名稱：SPS-2D、ROS-2D兩級跑偏開關

產品型號：SPS-2D、ROS-2D

所屬類別：兩級跑偏開關

發布時間：2014-05-26

已獲點擊：388

品牌/商標：JIEHANG/杰航

詳細說明

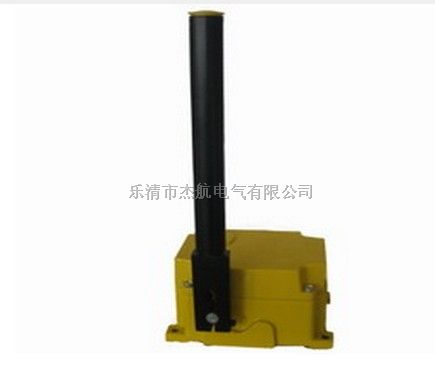

SPS-2D、ROS-2D兩級跑偏開關

產品名稱：兩級跑偏開關型號：SPS-2D、ROS-2D、PK1S，FSPK-III， XTBP-20/30跑偏開關-用于皮帶跑偏檢測

    跑偏開關，是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，防止皮帶損傷和繼續跑偏。

    皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。

    跑偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。

跑偏開關特點
    通用的結構設計可裝在輸送機縱梁頂部或底部；堅固的鑄鋁外殼，防護標準IP67；

整體式蓋板，易于接線及調整；不需拆掉動作桿，就可拆除后面的機殼；動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒；

動作桿法向角調節范圍為±22.5度；促動桿可雙向動作，便于在輸送機兩側對稱安裝；

防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。

跑偏開關可選件
    安裝支架，用于大型輸送機；內部接近開關代替微動開關；特殊使用場合，表面鍍鎳及不銹鋼促動桿；地址編碼器；輔助小旗報警；現場報警燈。

跑偏技術規格

開關觸點額定值: 2個SPDT，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，10A/500V
法向報警角度: ±10°, ±20°
外殼防護等級: IP67
外形尺寸: 190(L)mm X178(W)mm X 167(H)mm
作用力: 3~4kg
重量: 4.3 kg

SPS-2D、ROS-2D兩級跑偏開關
