產品名稱：THP-12-30,THP-10-45兩級跑偏開關

產品型號：THP-12-30，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，THP-10-45

所屬類別：兩級跑偏開關

詳細說明

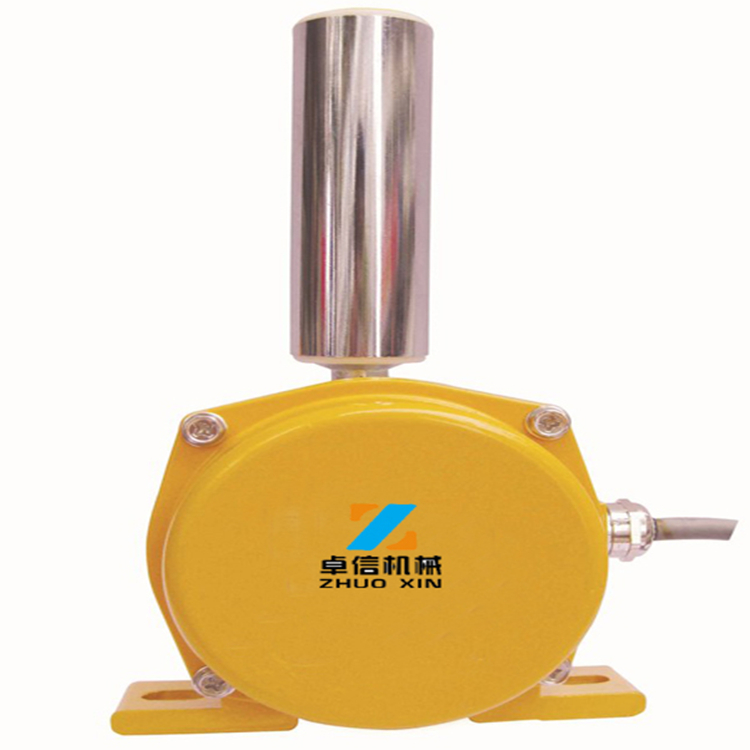

THP-12-30,THP-10-45兩級跑偏開關

THP-12-30，THP-10-45，THP-20-35兩級跑偏開關

一.概述

      兩極跑偏開關用于輸送機膠帶跑偏的檢測，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。

二.技術參數

 三.結構特點

 1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
 2． 外殼防護等級達到IP67，可在惡劣環境下長期工作。
 3． 機內采用進口進口微動開關、動作靈敏、穩定性高、性能可靠。

四.工作原理

  工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。

五、外形尺寸

外形尺寸圖

THP-12-30,THP-10-45兩級跑偏開關
