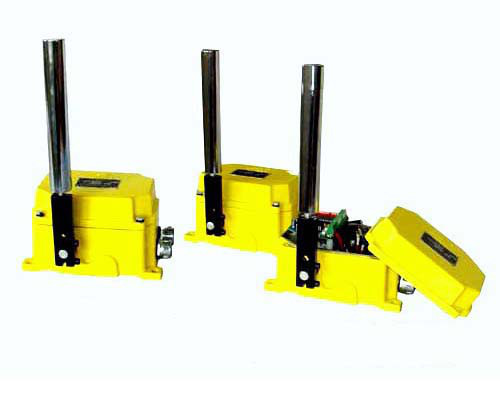

產品名稱：ROS-2D膠帶輸送機防偏開關

產品型號：ROS-2D

所屬類別：兩級跑偏開關 > 防偏開關

發布時間：2019-09-29

產品產地：山東

已獲點擊：421

詳細說明

ROS-2D膠帶輸送機防偏開關、兩級跑偏開關

概述

防偏開關，是檢測皮帶輸送機跑偏量的傳感元件，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。
   皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，觸動另一組觸點，輸送機就會保護性停機。
  防偏開關用于皮帶跑偏檢測，可固定在輸送機縱梁的頂部或底部，通常成對安裝在皮帶兩端距頭部或尾部滾筒0.3到2米的地方，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，動作桿距皮帶邊緣距離約25-75mm。

使用環境
周圍環境溫度：-25~+55℃
周圍環境濕度：<90%
使用地點海拔高度：≤2000米
開關能在頻率為10-50Hz，振幅為0.75mm(10g)的振動條件下工作

主要技術參數
兩個單刀雙擲開關（SPDT）供報警和停機使用
觸點額定值：15A125、250或480VAC;2A600VAC
                 0.5A125VDC,0.25A250VAC
法定報警角度：±10o，±20o
外殼防護級別：DT型塵密外殼，防護等級NEMA4(IP65)
外形尺寸：殼體LXWXH(mm)191X135X109,活動臂長389mm
重量：4.3Kg 導線開孔：3/4〞-14NPT
作用力：3-4Kg

應用范圍
常規皮帶輸送機
索道支撐輸送機
裙邊輸送機
輪船裝卸系統
重型限位開關

XLPP-12-30、XLPP-20-45、DPK-12-30、DPK-20-35、DPK-10-45兩級跑偏開關
