跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

品牌 自營品牌   電動機功率 35KW
外形尺寸 170X290mm   重量 4kg



G22H.T2/2/IP67跑偏開關是用于檢測輸送帶的跑偏量和扭曲程度，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，可防止輸送帶跑偏引起其邊緣損傷和物料灑落，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，實現自動和停機的一種保護裝置。輕度跑偏時發出信號，重度跑偏時延時動作，，自動停機。跑偏開關一般安裝在皮帶輸送機頭部、尾部、中間及所留要的檢測點。



【詳細說明】

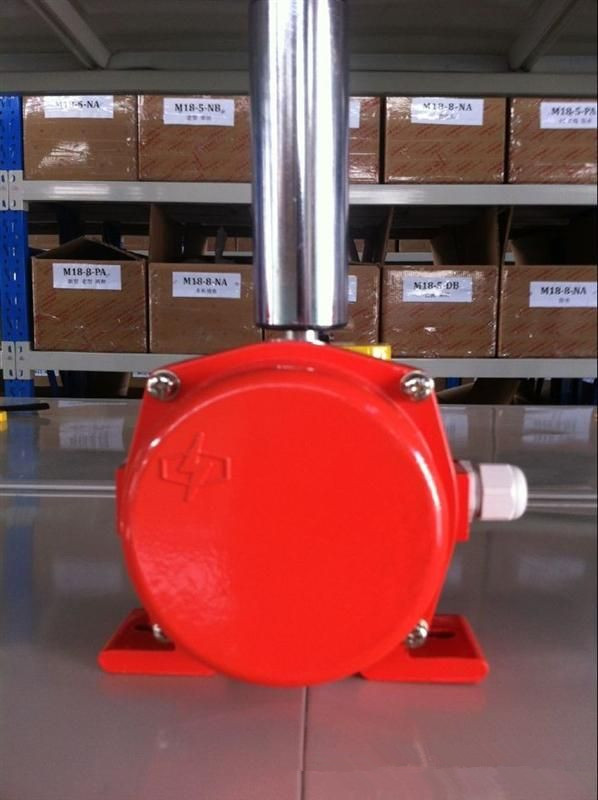

跑偏開關G22H.T2/2IP67

跑偏開關G22H.T2/2IP67 拉繩開關G326.T2/2IP67

跑偏開關有兩級角度,一般常用的是:角度為:10、12、20.二級角度為:30、35、45?；驹硎?當輸送帶運行中出現跑偏時,輸送帶觸碰開關立輥并使立輥偏轉,當立輥偏轉角度達到1級開關角度時,開關發出信號。當輸送帶跑偏嚴重,達到2級開關角度時,開關發出停機信號,實現輸送帶跑偏故障自動停機。當跑偏故障排除后,膠帶機正常運轉時,開關立輥可自動復位,回到初始狀態。
G22H.T2/2/IP67跑偏開關
技術參數
極限角度：70度
觸點容量：AC380V
觸點數量：兩常開兩常閉
可靠性：>10度
復位方式：自動
防護等級：IP65
重量:3.5Kg
結構特點說明：
通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
堅固的鑄鋁外殼，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，防護標準NEMA4，特殊的環境可選特殊的表面處理
整體式蓋板易于接線及調整
不需拆除動作桿就可拆掉蓋板
動作桿軸承額定轉速5000轉/分，適用皮帶速度可達6．35米/80秒;
動作桿法向角調節范圍為22．5?
法向夾角為10度時觸點動作，法向夾角為之20度時停機觸點動作。
G22H.T2/2/IP67跑偏開關
帶式輸送機保護系列：兩級防偏開關、拉線開關、拉線開關、雙向拉繩開關、雙向平衡拉繩開關、縱向撕裂開關、速度、非接觸失速開關、非接觸式速度、微電腦速度監視器、料流檢測裝置、阻旋式料位、污水泵自動控制裝置、溜槽堵塞開關。帶式輸送機保護系列產品可增加地址編碼巡測功能。
MT-500TK/316L不銹鋼雙向拉繩開關
MT-6080KH/316L不銹鋼跑偏開關

適用范圍：

兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。

跑偏開關型號
