產品介紹

產地類別 國產



卓信GRB-15248-III皮帶機糾偏開關接線當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾斜，若立輥傾斜大于動作角度時，立即發出一組開關信號，若立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立輥自動復位。



【詳細說明】



上海卓信GRB-15248-III皮帶機糾偏開關接線

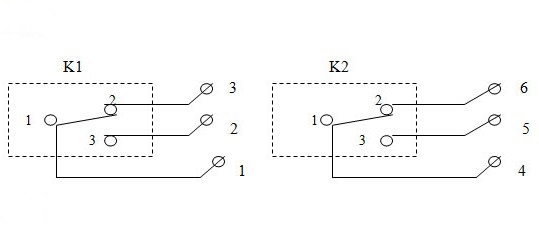

接線方法
該產品配有1.5米六芯橡套電纜，芯線上配有標記號，用戶可根據線號接線，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，其中：
1、2為跑偏常開接點；
1、3為跑偏常閉接點；
4、5為二級跑偏常開接點；
4、6為二級跑偏常閉接點；





卓信GRB-15248-III皮帶機糾偏開關接線

帶式輸送機保護系列：兩級防偏開關、拉線開關、拉線開關、雙向拉繩開關、雙向平衡拉繩開關、縱向撕裂開關、速度、非接觸失速開關、非接觸式速度、微電腦速度監視器、料流檢測裝置、阻旋式料位、污水泵自動控制裝置、溜槽堵塞開關。帶式輸送機保護系列產品可增加地址編碼巡測功能。

結構特點說明：
&miot;通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部
&miot;堅固的鑄鋁外殼，防護標準NEMA4，特殊的環境可選特殊的表面處理
&miot;整體式蓋板易于接線及調整
&miot;不需拆除動作桿就可拆掉蓋板
&miot;動作桿軸承額定轉速5000轉/分，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，適用皮帶速度可達6．35米/秒
&miot;動作桿法向角調節范圍為22．5?
&miot;法向夾角為10度時觸點動作，法向夾角為之20度時停機觸點動作。





基本原理是:當輸送帶運行中出現跑偏時,輸送帶觸碰開關立輥并使立輥偏轉,當立輥偏轉角度達到1級開關角度時,開關發出信號。當輸送帶跑偏嚴重,達到2級開關角度時,開關發出停機信號,實現輸送帶跑偏故障自動停機。當跑偏故障排除后,膠帶機正常運轉時,開關立輥可自動復位,回到初始狀態。

BS30-BP-CN6X-H1141、BS30-BP-CP6X、BS30-BP-CP6X-H1141、BS30-E6X、BS30-E6X-H1141、BS30-F200-CN6X、BS30-F200-CP6X、BS30-F200-CP6X-H141、BS30-F400-CN6X、BS30-F400-CN6X-H1141、BS30-F400-CP6X、BS30-F400-CP6X-H1141、BS30-F600-CN6X、BS30-F600-CN6X-H1141、BS30-F600-CP6X、BS30-F600-CP6X-H141、BS30-R-CN6X、

拉繩開關ZX-LSPMIP65

TBA-2磁性開關

HFKLT2-I-Z雙向拉繩開關

拉繩開關 TQ 441-01-01 380V 4A

HFKCT2-11雙向拉繩開關

FKPT1-Ⅱ-Z 380V 10A （立輥）

帶式輸送機備件拉繩開關LXB-02GKK-T1-B

GRB-16090型限位開關GRB-16090-I、GRB-16090-II
GRB-17062型縱向撕裂
GRB-17088型雙向平衡拉繩開關
GRB-19150型雙向平衡拉繩開關

執行機構位置反饋開關BAPL312N

堵料開關 型號:S155-Y1G 螺紋式:G 11/2＂ 過程連接 延展 靴形 側裝 材質:304 AC220V
承德冀東
跑偏開關^HFKPT1-12-30

速度傳感器^KJT-KGZ-K15
聲光器;HQSG-46

YM-BISK/AC220V聲光警鈴

MB50-Q14-13X接近開關

SC速度傳感器、斷鏈檢測開關

速度打滑開關FYH-02IP67

磁性開關CXKB-47NOIP67
接近開關Ⅱ5321 ⅡE2015-FRKGIP67

，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
