跑偏開關

主頁 > 產品中心 > 跑偏開關 >

產品介紹

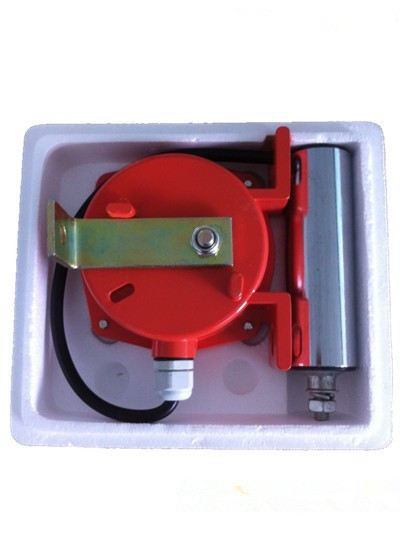

兩級跑偏開關GRB-14045-II 跑偏開關型號概述：

用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛用于冶金、礦山、電力及化工等行業的輸送設備中，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，可研制電源（LE）顯示檢測開關，使之更為方便、快捷地判斷故障位置。

【詳細說明】

兩級跑偏開關GRB-14045-II 跑偏開關型號概述：
用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本機廣泛用于冶金、礦山、電力及化工等行業的輸送設備中，可研制電源（LE）顯示檢測開關，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，使之更為方便、快捷地判斷故障位置。

山東卓信兩級跑偏開關GRB-14045-II 跑偏開關型號

【品牌HANGRONG/卓信】

【現貨】

工作原理

當運行中的膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜，若立棍傾斜大于動作角度時，立即發出一組開關信號，如立棍繼續傾斜大于二級動作角度時， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立棍自動復位，電源（LE）顯示型為T型。

結構特點

本機采用鋁合金壓鑄殼體，強度高，重量輕

外殼防護等級達IP65，可以惡劣環境中長期工作

機內采用進口行程開關，觸點容量大，動作靈敏，可靠。

使用與安裝

將跑偏開關固定在支架上，然后在膠帶機架上；

立棍軸線與膠帶平面相垂直，立棍與膠帶邊緣距離為L+50 100mm;

膠帶位于立棍下端1/3出；每50M膠帶可安裝跑偏開關一對。

技術參數

開關觸點容量：按錯80V

外殼：鑄鋁防水，防腐

防護等級：IP65

動作角度：10&orm; 警示信號，二級 30&orm; 停機信號

作用力（kg）：3

接線方式

本機出廠時已配長度1.0米電纜線，接線方式參照標牌所標線色。
