【詳細說明】

兩級跑偏開關HKPP-10-45用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。

常用名：跑偏開關、雙極跑偏開關、二極跑偏開關、皮帶跑偏開關、皮帶跑偏監測裝置。

工作原理 兩級跑偏開關HKPP-10-45

兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。

當發生輕微跑偏事故時（12⪚），兩級跑偏開關的*組觸點動作，兩級跑偏開關適用范圍 　　兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，發出事故預告信號。

當發生嚴重跑偏事故時（30⪚），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。

特點

&miot;結構簡單實用、性能穩定可靠

&miot;防塵、防震、防潮

&miot;體積小、重量輕、壽命長

&miot;安裝方便，免維護

&miot;輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

&miot;電源適應性廣：24~380V

技術參數：
1. 使用環境條件
  a 環境溫度-30~+50?C
  b 相對濕度不大于85

安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

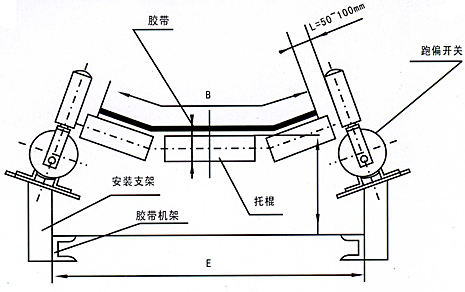

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。

注意事項

1、跑偏開關檔輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。

3、跑偏開關底座固定牢固。

訂貨須知

1、 選配件：安裝支架。

3EPK 跑偏開關 3EPK-I 3EPK-II

CRS2兩級跑偏開關 CRS2 CRS2(A)

PK 兩級跑偏開關 PKI PKII PK10-45 PK12-30 PK20-35

PP 跑偏開關 PP-K2/J

FP 防偏開關

WPK 兩級跑偏開 WPK20-35 WPK10-45 WPK12-30

EBS 二級跑偏開關

EXKPT 兩級跑偏開關 EXKPT1-10-45 EXKPT1-12-30  EXKPT1-20-35

FM 兩級跑偏開關:FM-12-30、FM-10-45、FM-20-35

FPK 防跑偏開關 FPK-10-45 FPK-12-30 FPK-20-35

GEJ 隔爆跑偏開關：GEJ20 GEJ30(KFP127/1A) GEJ45 GEJ20/35 GEJ20/40 GEJ25/35(A)隔爆兩級跑偏開關、

GRB跑偏開關 GRB-19150，GRB-17088，GRB-19670

HSP 兩級跑偏開關：HSP721A4 HSP721B

HFP 跑偏開關

HFKPT 兩級跑偏開關 HFKPT1-N HFKPT1(HFKPT1-10-45 HFKPT1-12-30 HFKPT1-20-35)

HFPPKG 兩級跑偏開關 HFPPKG-12-30 HFPPKG-10-45 HFPPKG-20-35

HESEX 跑偏開關 HESEX-011

HHTS1 跑偏開關         -

JKPT 二級跑偏開關

JKPT跑偏開關 JKPT1，JKPT2

JHFP 兩級跑偏開關 JHFP10-45 JHFP12-30 JHFP20-35

JPK 兩級跑偏開關 JPKJS JPKJZ JPK2Z JPK2S

JSB/KPP兩級跑偏開關 JSB/KPP-10-45 JSB/KPP-12-30 JSB/KPP-16-35 JSB/KPP-20-35  JSB/KPP-Z JSB/KPP-S 手動兩級   -

JYB/PK 跑偏開關  JYB/PK-16-35 JYB/PK-12-30 JYB/PK-10-45 JYB/PK-20-35

JY3/PK 兩級跑偏開關 JY3/PK10-45  JY3/PK12-30 JY3/PK20-35

JMKPT 兩級跑偏開關 JMKPT1-10-45 JMKPT1-12-30 JMKPT1-20-35

KBW 隔爆型限位式跑偏開關 KBW-220P

KBP 隔爆型跑偏開關 KBP3.15/380

KHP 跑偏開關：KHP1/12

KPT 兩級跑偏開關 KPT[KPT-10-45 KPT-12-30 KPT-20-35] KPT1[KPT1-10-45 KPT1-12-30 KPT1-20-35] KPT1A-□-□

KPT1-ZS `HFKPT  `JMKPT `EXKPT

KPP 跑偏開關

KG 跑偏開關 KG1007A2

KPE 跑偏開關 KPE3-KH

LL 兩級跑偏開關：LL1-S LL1-Z  (KPT1、HFKPT1) LL7 LL7-S LL7-Z

LL2 兩級跑偏開關 LL2-1 LL2-2 LL2-3 LL2-10-45 LL2-12-30 LL2-20-35

LKLT 兩級跑偏開關 LKLT1-12-30

LSF 二級跑偏開關

LP 二級跑偏開關 LP LP2-2 LP3

LLP 跑偏開關 LLP1-S，LLP1-Z，LLP2-1，LLP2-2，兩級跑偏開關是我公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。 兩級跑偏開關由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。跑偏開關又稱防偏開關。 兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 本系列兩級跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出(報警信號)。 當立輥偏轉角度超過30°時，二級開關動作，輸出(停機信號)。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 ，LLP2-3，LLP3-S，LLP3-Z，LLP4-Z，LLP4-Y，LLP5-1，LLP6-1，LLP6-2

LXP 跑偏開關 LXP1120JPR跑偏開關(大鋁輪子)

PB 兩級跑偏開關 PB12-30

PXB 兩級跑偏開關 PXB02GKH-C

PW(B)跑偏開關 PW(B)12-30 PW(B)10-45 PW(B)20-35

PK 兩級跑偏開關 PK10-45 PK12-30 PK20-35

PPJ 跑偏開關：PPJ-I PPJ-II PPJ-III `XLPPJ 兩級跑偏開關

PPKG 兩級跑偏開關 PPKG-12-30 PPKG-10-45 PPKG-20-35  `HFPPKG

PPN 兩級跑偏開關 PPN-10-45 PPN-12-30 PPN-20-35

PNS 無觸點跑偏開關

ROS 跑偏開關 ROS-2兩級 ROS-2/FM

RPK 兩級跑偏開關 RPK1

RHPY 兩級跑偏開關

SSG(KPT1)兩級跑偏開關 SSG-12-30 SSG-10-45 SSG-20-35

SPB 兩級跑偏開關 SPB-16-35 SPB-10-45 SPB-20-35 SPB-12-30

SR2 跑偏開關

SPS 跑偏開關 SPS-2

SXLSKG 跑偏開關 SXLSKG-1，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，SXLSKG-2

TWC 跑偏開關

WHKP 兩級跑偏開關 WHKP12-30 、

XCR 兩級跑偏開關 XCRA15 XCRA11(2) XCRE18(2) XCRT115 XCRT315(4)

XCK 跑偏開關 XCK-MR202

XFL2兩級跑偏開關 XFL2-ZS

XPK 兩級跑偏開關 XPK20-35 XPK10-45 XPK12-30

XJM-PK 兩級跑偏開關

XT-PK 跑偏開關

XLPP 二級跑偏開關 `XLLPP-J `XLLPP- XLPP-I XLPP-II XLPP-III XLPP-12-30 XLPP10-45 XLPP20-35

XLPP-J 兩級跑偏開關：XLPP-J-12-30  XLPP-J-20-45 XLPPJ-I XLPPJ-II XLPPJ-III

XLPP- 兩級跑偏開關 XLPP--12-30   XLPP--20-45

YH 跑偏開關 YH25-1

YHP 跑偏開關 YHP-K

YHFP 兩級跑偏開關YHFP-K YHFPKZ

YHP 兩級跑偏開關 YHP-2P

YHPK 兩級跑偏開關 YHPK10-45 YHPK12-30 YHPK20-35 YHPK-Ⅰ，YHPK-Ⅱ YHFPK跑偏開關 YHFPK-Z YHFPK-S

YWPPH 跑偏開關

YHXPK

YTJKPT 兩級跑偏開關 YTJKPT-1 YTJKPT-2

YF/PK 兩級跑偏開關

YLXA-10A

ZGPP 跑偏開關 ZGPP-12-35 ZGPP-10-45 100

ZGFP 兩級跑偏開關

ZP 跑偏開關
