產品名稱：非接觸式欠速開關YKQS-60-23P內置傳感器

產品型號：YKQS-60-23P

所屬類別：欠速開關

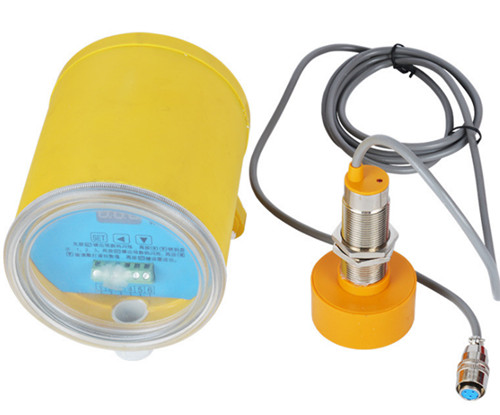

非接觸式欠速開關YKQS-60-23P內置傳感器

工作原理

比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在被檢測的轉動輪上提供的一個采集脈沖信號的感應點，當監測到轉速信號低于或高于正常轉速范圍后，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，開關輸出一組開關信號，以供報警或停機。

概述

本機是對軸轉速及其它旋轉設備的速度監測裝置，具有非接觸，無磨損，打滑開關HQZS-001SPT/D是一種費用低?？煽啃詮?、對軸轉速及其他旋轉裝置簡單通用的監測裝置。打滑開關放置在防風雨的密封、抗腐蝕外殼內，允許暴露在惡劣環境中工作。非接觸接近探測器，壽命長、維護費用低.兩螺栓固定，確保安裝簡單一體化結構，集中的控制裝置，設定或故障檢修簡單無運動部件、無磨損、安全壽命長。打滑開關啟動延遲,旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警。，可靠性強，壽命長，結構于一體的特性，產品外殼采用防水，安裝簡便，可在惡劣環境中使用。

技術參數

工作電源電壓：AC220V

檢測范圍：0.5m/s-9.99m/s

脈沖6-120Hz;轉速 0-3000rpm;

開機延時：7秒

開關與目標距離：2-5mm

開關數據：1阻常開 1組常閉

                     II型為2組常開2組常閉

觸點容量：AC220v 50Hz 5A

探測指示器：當速度范圍在設定范圍內時，繼電器輸出，LED發亮有助于檢測傳感或檢測接線故障。

非接觸式欠速開關YKQS-60-23P內置傳感器

接線方式

本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。

使用安裝

感應面與開關間的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面，如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接——厚度為7mm鐵片做感應面，感應面面積必須大于開關感應面（出廠時已配感應面）

注：有些輸送機從動輪處無法安裝的，可安裝在與膠帶緊密接觸且在膠帶運行中不會出現脫離膠帶能正常運轉的轉觸或滾輪處，某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需從新調節開關速度是時，在安裝好開關后，啟動輸送機，在輸送機正常速度下逆時針方向調整開關內部電位器，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，使動作指示燈亮（表示欠速，繼電器常開觸點接通），打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，再進行順時針方向微調開關內部電位器，調整到動作指示燈由點亮變熄滅的位置，再順時針方向旋轉電位器1圈（打滑率）即可，開關輸出開關信號報警，可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀態。
