產品名稱：JHQS-III打滑欠速開關

產品型號：JHQS-III

所屬類別：欠速開關

發布時間：2019-07-02

已獲點擊：53

詳細說明

JHQS-III打滑欠速開關

JHQS系列打滑檢測開關，非接觸型速度打滑檢測器是一種經濟，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，可靠性強，對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號地獄或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動部件，無磨損，安全壽命長，一體化結構，集中的控制裝置，設定或故障檢修簡單。外殼采用防水防塵設計兩摞固定殼體，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，可直接安裝在惡劣環境中使用。

JHQS-III打滑欠速開關 失速監測器工作原理

1.比較所采集的脈動型號值是否小雨設置值，開關正常工作必須在被檢測的轉動輪上提供一個采集脈沖信號的感應點。

技術參數

1.工作電源電壓：AC 220V

2.檢測范圍：  0.5m/s-9.99m/s

3.脈沖6-120HZ   轉速：0-3000rpm

4.開機延時：  7秒

5.開關數量： 1組常開   1組常閉  II型為2組常開2組常閉。

6.觸點容量：AC220V 50Hz 5A

7.探測指示器：當速度范圍在設定范圍內時，繼電器輸出。LED發亮有助于檢測傳感器或檢查接線故障。

安裝使用

感應面與開關面激勵4mm為佳。感應點可以是從動輪處凸出部分，也可以采用凹面作為感應面，如果從動輪側面無凹凸免，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，可以從動輪內側骨架上焊接一厚度為7mm鐵片作感應面，感應面面積必須大于開關感應面（出廠時已配感應面）

接線方式

1.本機出廠時已配長度為1.0米電纜線，打滑開關使用安裝：感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）注：有些輸送機從動輪無法安裝的，打滑開關可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，打滑開關在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈連接方式：接線方式參照標牌所標線色。，接線方式參照標牌所標線色。

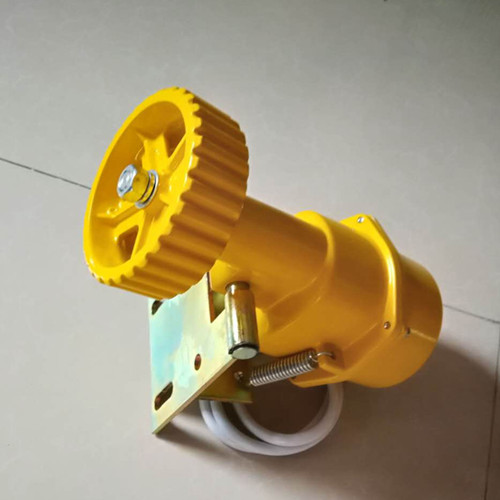

JHQS-I打滑欠速開關
