產品名稱：JYB MW-D水銀傾斜開關

產品型號：JYB/MW-D

所屬類別：傾斜開關 > 標準型傾斜開關

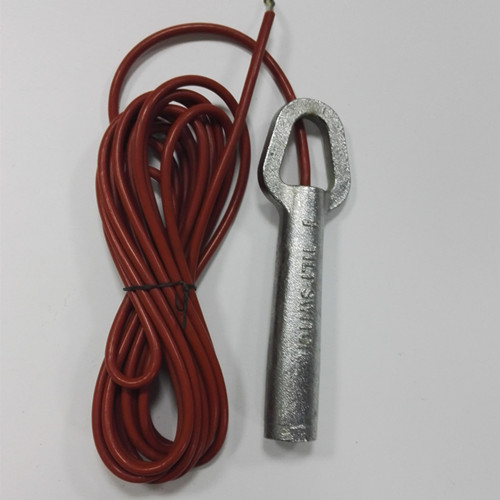

JYB MW-D水銀傾斜開關

概述：

傾斜開關是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，滾珠開關安裝于印刷電路板上，通常包括定義容置空間的絕緣本體、固持于絕緣 本體內的若干端子及收容于容置空間內的滾珠。當滾珠開關傾斜不同角度時，滾珠選擇性 地與不同的端子接觸，導通不同電路，從而表征不同的電訊號，實現開關的功能。故，滾珠開 關亦稱為傾斜開關。端子包括延伸入絕緣本體的容置空間內的接觸部及延伸出絕緣本體外 的焊接部。因端子的接觸部較焊接部抬升一定的高度，故，于注塑成型絕緣本體前，通常藉 由定位銷將端子的接觸部支撐，從而端子平穩的放置。在絕緣本體成型后，定位銷與模仁一 起去除。絕緣本體上先前對應定位銷的位置形成銷孔。因定位銷通常為上下等大的結構，對 應形成的銷孔在靠近端子的一端與遠離端子的一端等大，故，在后續將開關焊板的過程中， 熔融狀態下的助焊劑極易通過銷孔進入到開關內部。因此，確有必要提供一種新的傾斜開關，以克服先前技術中所存在的缺陷。，堅固且搞腐蝕。

用途:
JYB／MW-D水銀傾斜開關主要用于檢測料倉高料位，以防止料倉物料溢出，達到控制料位和自動停機的目的。還可以用于堆取料機。來控制料場堆料位置。

技術參數：
觸點容量：AC220V／2A 　　　　　觸點數量：1常開或1常閉
動作角度：萬向20°一35° 　　　結構形式：懸掛式
控測器外殼：SUS304不銹鋼 　　　防護等級：IP67
供電電源：AC 220V 　　　　　　 阻尼時間：3--4秒 通訊接口：RS485地址編碼終端器(用戶選配)
通訊距離：雙絞線1．2公里，傾斜開關，也可稱為料位檢測開關、煤流開關、堵塞開關，煤流檢測開關，料流開關，傾斜開關。有拉姆齊Thermo RAMSEY21-39料位、傾斜、堵塞開關，20-39料位、傾斜、堵塞開關。并長期生產各種輸送機保護開關,防偏、拉線、傾斜、撕裂,測速、欠速.斷帶保護等各種輸送機保護裝置.傾斜開關用于料流、堵塞及料位檢測。20-39傾斜開關（探頭），垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。傾斜開關當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。，光纜50公里
設備描述：

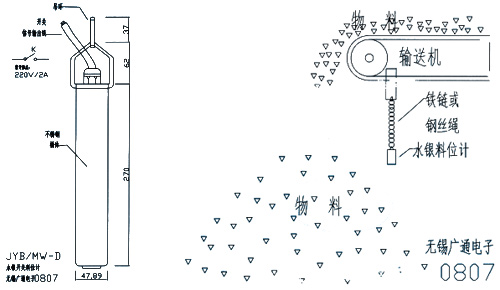

YB／MW－D型料位計呈圓柱形結構。
JYB／MW－D水銀開關式料位計有控制箱(選配)和重錘式檢測器兩部分組成，重錘式檢測器不受方向限制，不銹鋼外殼，整體密封，防酸、防堿、抗沖擊；環氧樹脂灌封，結構呈圓柱型，使用時用戶可根據所確定的位置，傾斜開關特點：斜開關可單獨使用探頭，也可配合控制裝置使用報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態堅固，抗腐蝕，傾斜開關安裝簡便，控制裝置為印刷電路板結構所有探頭均配有安裝附件，20-43傾斜開關控制器（進口），20-38傾斜開關控制器（國產），控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關探頭因瞬間傾斜引起的誤動作?？刂蒲b置中通過跳線選擇豎直或傾斜作為正常狀態。兩個常開常閉觸點用于外部報警或控制。，將本裝置懸掛在料倉或料場的上方，初始位置垂直于水平面，當物料高度達到受控位置時，則擠壓料位計使之傾斜，傾斜開關，也可稱為料位檢測開關、煤流開關、堵塞開關，煤流檢測開關，料流開關，傾斜開關。有拉姆齊Thermo RAMSEY21-39料位、傾斜、堵塞開關，20-39料位、傾斜、堵塞開關。并長期生產各種輸送機保護開關,防偏、拉線、傾斜、撕裂,測速、欠速.斷帶保護等各種輸送機保護裝置.傾斜開關用于料流、堵塞及料位檢測。20-39傾斜開關（探頭），垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的水銀觸點動作，常閉觸點打開。傾斜開關當外力撤消后，傾斜開關回復垂直狀態，水銀觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。，當傾斜角度大于25°一30°時，水銀開關動作，控制電路經過對信號3--4秒的確認后，輸出控制信號，控制料位高度。

JYB/MW-D水銀傾斜開關、傾斜開關20-39、水銀開關式料位計
