產品名稱：ELT3360-02P不銹鋼傾斜開關

產品型號：ELT3360-02P

所屬類別：傾斜開關 > 不銹鋼傾斜開關

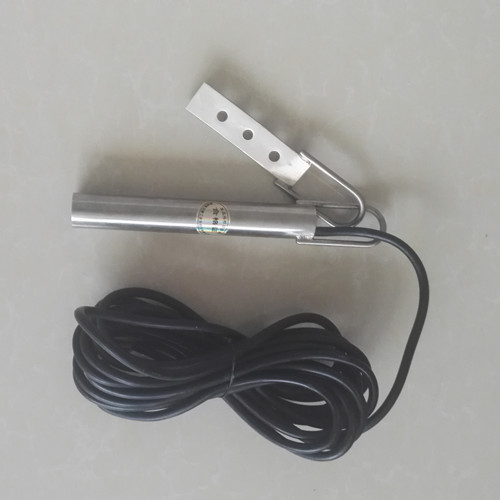

ELT3360-02P不銹鋼傾斜開關

傾斜開關又稱煤流開關。是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。---引進美國技術，內部元件進口。

ELT3360-02P不銹鋼傾斜開關工作原理
 垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，滾珠開關安裝于印刷電路板上，通常包括定義容置空間的絕緣本體、固持于絕緣 本體內的若干端子及收容于容置空間內的滾珠。當滾珠開關傾斜不同角度時，滾珠選擇性 地與不同的端子接觸，導通不同電路，從而表征不同的電訊號，實現開關的功能。故，滾珠開 關亦稱為傾斜開關。端子包括延伸入絕緣本體的容置空間內的接觸部及延伸出絕緣本體外 的焊接部。因端子的接觸部較焊接部抬升一定的高度，故，于注塑成型絕緣本體前，通常藉 由定位銷將端子的接觸部支撐，從而端子平穩的放置。在絕緣本體成型后，定位銷與模仁一 起去除。絕緣本體上先前對應定位銷的位置形成銷孔。因定位銷通常為上下等大的結構，對 應形成的銷孔在靠近端子的一端與遠離端子的一端等大，故，在后續將開關焊板的過程中， 熔融狀態下的助焊劑極易通過銷孔進入到開關內部。因此，確有必要提供一種新的傾斜開關，以克服先前技術中所存在的缺陷。，傾斜開關概述：傾斜開關是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。傾斜開關用途：溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器：翻車機缺料探頭；用干皮帶和振動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置四度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤消后．傾斜開關回復垂直狀態．觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況．以便及時來取措施．保護設備。，開關內部的觸點動作，傾斜開關概述：傾斜開關是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。傾斜開關用途：溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器：翻車機缺料探頭；用干皮帶和振動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置四度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤消后．傾斜開關回復垂直狀態．觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況．以便及時來取措施．保護設備。，常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。

技術參數
1,額定觸點：220VAC/2A
2,額定溫度：-20～100℃（可訂制200℃）
3,外殼材質：不銹鋼
4,電纜長度：6000mm（可以訂制）
5,探頭長度：180mm
6,探頭總長：210mm
7,尾部連接螺紋：M20×1.5×50
8,產品重量：1.2kg

ELT3360-02P不銹鋼傾斜開關特點

傾斜開關可單獨使用探頭,也可配合控制裝置使用,警示輸出時間可調,控制裝置中具有0－10秒的可調延時線路,可避免傾斜開關因瞬時傾斜引起誤動作。正常/警示位置可設定,控制裝置中有一跳線,可將開關垂直或傾斜狀態定為正常狀態。堅固,抗腐蝕,安裝簡便,控制裝置為印刷電路板結構。所有探頭均配有安裝附件

應用范圍：
溜槽或轉接處堵塞探測
輸送機皮帶跑偏探測
翻車機卸料探頭
用于皮帶或振動給料機缺料或無料探測

傾斜開關型號：

20-39,21-39,20-31,20-30SS,20-39-I,20-39-II,

ST-20P,ST-20,20-39-25， 20-39-25
