產品名稱：防撕裂控制器XTD-SLGZ-140L

產品型號：XTD-SLGZ-140L

所屬類別：撕裂開關 > 防撕裂控制器

發布時間：2019-10-25

已獲點擊：23

詳細說明

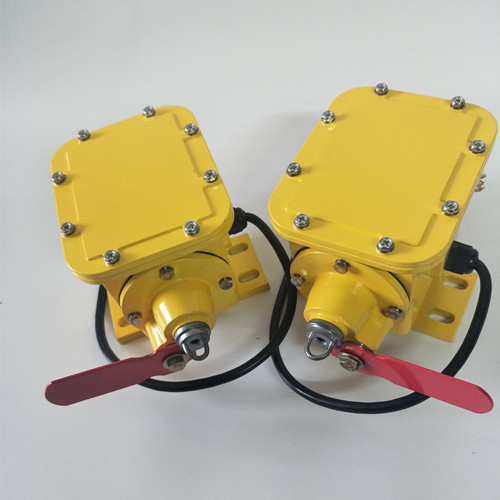

防撕裂控制器XTD-SLGZ-140L

在輸送帶出現由于撕裂、戳破、鉸結處損害或銳利物凸出皮帶時，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，撕裂開關能給監視人員提供聯鎖報警信號或關掉輸送機，盡量限度減少輸送帶的損害。

防撕裂控制器XTD-SLGZ-140L，縱向防撕裂開關在安全運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等。

工作原理

 撕裂開關成對安裝在傳送帶兩側，由兩段乙烯外套的航空鋼絲繩鏈接起來。航空鋼絲繩的一段永 固定在支撐托架上，另一端鏈接在撕裂開關的拉環，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條航空鋼絲繩時，航空鋼絲繩拉動撕裂開關拉環使
其動作，撕裂開關發出警報信號或停機信號。

防撕裂控制器XTD-SLGZ-140L應用范圍

帶式輸送機

產品特點

堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

結構簡單牢固，不需維護

整體式蓋板設計，易于接線及維修

大容量開關觸點，即可觸發開關

技術規格

環境溫度：-30度~+75度

動作行程：10±2 mm

觸點容量：2個SPDT 400V/10A

復位方式：手動

防護等級：IP65

動作力：5 kg

可靠性：50萬次
防撕裂控制器XTD-SLGZ-140L安裝與使用

開關平衡地安裝在機架固定支架上

將開關以成對的形式安裝在膠帶兩側,用鋼絲繩將兩個開關拉環連接

并用吊環鋼絲繩的走式與膠帶平行

拉繩動作力應適宜，以確保開關可靠復位

一條膠帶可安裝多對開關
