產品名稱：縱向撕裂開關XTD-SLGZ-100L

產品型號：XTD-SLGZ-100L

所屬類別：撕裂開關 > 縱向撕裂開關

發布時間：2019-10-21

已獲點擊：24

詳細說明

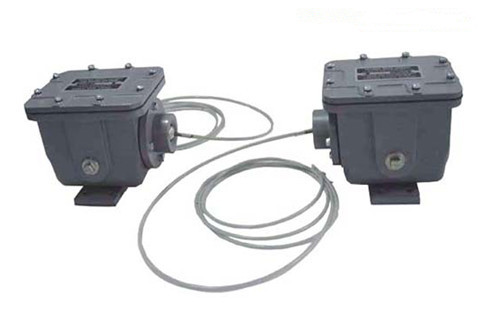

縱向撕裂開關XTD-SLGZ-100L

帶式輸送機在輸送物料過程中，由于物料、雜物或金屬件易劃傷或穿透輸送帶，特別是綱絲繩芯輸送帶會造成縱向撕裂事故，給設備和生產及經濟上帶來嚴重損失。

主要技術指標：
型   號 XTD-SLGZ-100L

開關觸點數量 2常開、2常閉
開關觸點容量 AC 380V   3A
控制箱供電電壓 AC 220V  50HZ
防護等級 感知器：IP65 ；控制箱：IP54
復位方式 手動按鈕復位
使用環境 工作溫度：－30～+40℃
相對濕度：            ≤90%（25℃時）
工作原理及性能 ：
縱向撕裂監測裝置XTD-SLGZ-100L是由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機膠帶有異常情況下或被異物穿透后，隨著膠帶的運行異物使感知器受到擠壓，這時監控裝置立刻發出信號，輸送到控制箱指令系統，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，發出報警和停機信號。
A型縱向撕裂監測裝置還可以安裝在溜槽出料口與輸送帶之間，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，因物料堵塞而擠壓安裝在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號?？刂凭€路具有自鎖和延時功能，從而避免和減少撕裂事故的發生。
該裝置具備以下特點：
（1）安裝使用方便，監測靈敏度高。
（2）控制線路設有延時繼電器，以免發生錯誤動作。延時可調，延時范圍為1～5s；
（3）檢測元件感知器密封性較強，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，FSZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，可在惡劣條件下使用；
（4）控制箱面板設有自校按鈕，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，按下自校按鈕時，可模擬現場故障，實現上述撕裂報警功能。

安裝：
ZL系列縱向撕裂監測裝置由控制箱和感知器組成，控制箱為戶外型。一臺控制箱可與4～6個感知器配套使用。
五、定貨須知：
（1）定貨注明產品名稱、感知器型號、數量；一般供貨為1控制箱、4感知器；
（2）本產品安裝支架，可單獨定貨。定貨時請注明輸送機型號、帶寬、托輥直徑及槽角。
