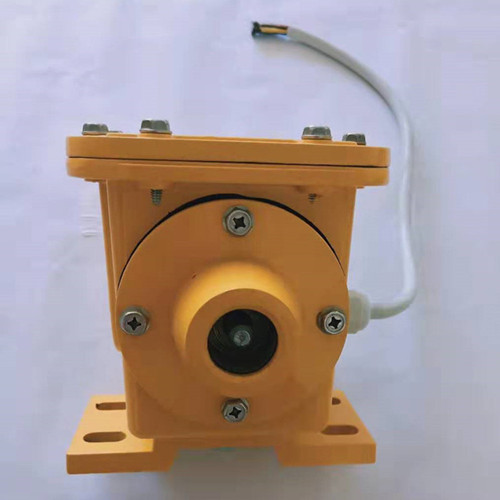

產品名稱：DC-SL20縱向撕裂開關

產品型號：DC-SL20

所屬類別：撕裂開關 > 縱向撕裂開關

發布時間：2019-10-17

已獲點擊：21

詳細說明

DC-SL20縱向撕裂開關

在輸送送帶出現由于撕裂、戳破、交界處損壞銳利物凸出時，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，撕裂開關能給監視人員提供警示信號或關閉輸送機。

DC-SL20縱向撕裂開關成對安裝在傳送帶兩測，由兩段乙浠外套的航空鋼絲繩連接起來。航空鋼絲繩的一端固定在支撐托架上；另一端連接在撕裂開關的拉環，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸吊下來、掃落到航空鋼絲繩時，航空鋼絲繩脫離撕裂開關殼體，避免膠帶上的撕裂部分或凸出物料在拉動鋼絲繩時造成撕裂開關或安裝支架的破壞。鋼絲繩脫離撕裂開關體后，結構特點 1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。 2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。 工作原理 當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即:正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，撕裂開關輸出開關信號（并瑣定動作狀態）該開關信號可供程控系統或停機用。當事故排除后，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，再次將鋼球插入撕裂開關的定位槽后，開關復位。

DC-SL20縱向撕裂檢測器結構特性

1.結果簡單、牢固、不需要經常維護。

2.帶防腐層的鑄鋁外殼

3.重載微型開關觸點

4.靈敏度高，作用力只需0.9Kg即可觸發開關

5.帶自鎖功能，方便維護。

DC-SL20縱向撕裂開關技術指標

1.接點容量：10A/125，250V或480V（AC）。

2.防護等級：IP67 殼體防塵、防腐、防雨，適合室外安裝。

3.開關數量：2個常開、2個常閉 （可增加）

4.開關可根據用戶需要接成常開或常閉形式。

5.環境溫度：-20 -- 60℃

6.可靠性：>106次

DC-SL20縱向撕裂開關安裝使用

1、開關平衡地安裝在機架上。
