產品名稱：縱向撕裂檢測器MYSL-I

產品型號：MYSL-I

所屬類別：撕裂開關 > 撕裂檢測器

詳細說明

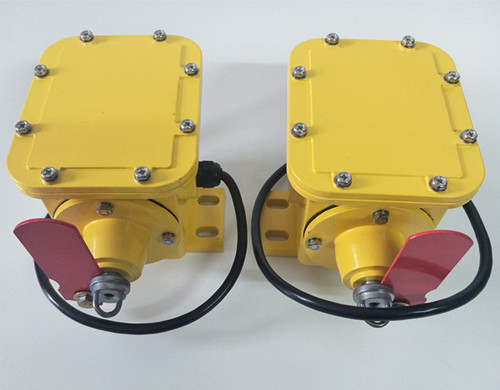

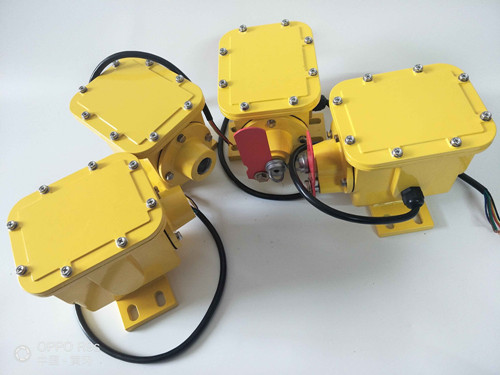

縱向撕裂檢測器MYSL-I

在輸送帶出現由于撕裂、戳破、交界處損壞或銳利物凸出時，撕裂開關能給監視人員提供報警信號或關閉輸送機。撕裂開關成對安裝在傳送帶兩側，由兩段乙浠外套 的航空鋼絲繩連接起來。

航空鋼絲繩的一端固定在支撐托架上；另一端連接在撕裂開關的拉環，兩段航空鋼絲繩在傳送帶下形成一個監控面，當物體或撕裂的皮帶懸 吊下來、掃落到航空鋼絲繩時，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，航空鋼絲繩拉動撕裂開關拉環使其動作，撕裂開關發出警報信號或停機信號。

縱向撕裂檢測器MYSL-I 技術參數

環境溫度

 -30℃～+60℃

相對濕度

 不大于85%

工作電壓

 AC 220V

觸點容量

 380V 5A

觸點數量

 2組Z-15GW22-B型微動開關

產品樣式

 手柄式

動 作 力

 5KG

可 靠 性

 ＞106

防護等級

 IP65

參考重量

 2.8KG

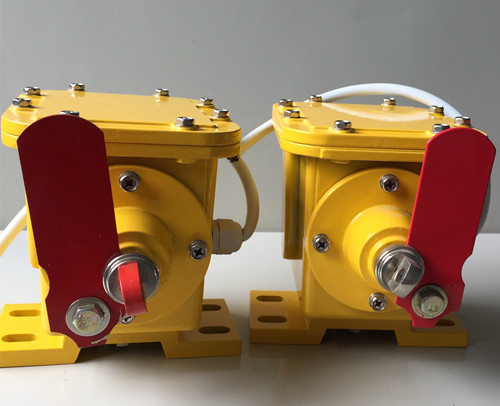

縱向撕裂檢測器MYSL-I 手柄式【TUERKE/山東卓信】

皮帶縱向撕裂開關結構特點

結果簡單、牢固、不需要經常維護。 帶防腐層的鑄鋁外殼重載微型開關觸點靈敏度高，作用力只需0.9Kg即可觸發開關帶自鎖功能，方便維護。

皮帶縱向撕裂開關安裝要求：撕裂開關設置在受料段膠帶下，緩沖托輥之間，按上安裝支架和斯裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢，安裝好二只撕裂開關和掛上兩條攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開關支架中間的園孔待用，收緊雙方支架中間孔內的攔索，然后扣死索扣，再在30°彎角處，把兩條攔索扣在一起，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，但不能扣死要活動。膠帶在荷載下沉時要與纜繩保持5-10mm間距即可。

皮帶縱向撕裂開關使用特點：本套開關在外力為≥2.0kg作用下，即可動作，或撕裂的皮帶懸吊下來，掃落一條或兩條覆塑鋼絲繩時，開關即探測出故障。由于線繩的受力作用，它把拉環軸向外拉出，使自鎖手柄向上彈起，結構特點 1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。 2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。 工作原理 當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即:正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。，這時機內兩個微動開關發出報警或關停輸送機。故障排除后將自鎖手柄往下輕按使機內的凸輪軸復位待開機。本套開關提供兩常開，兩常閉供用戶在使用中選擇。
