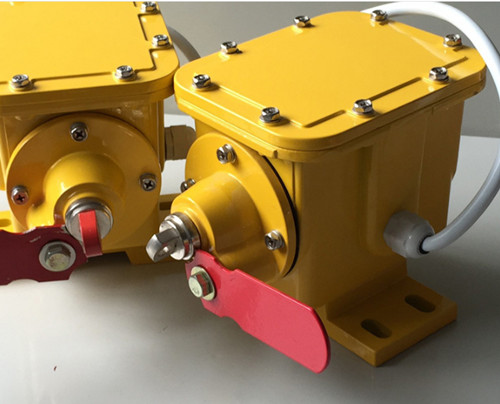

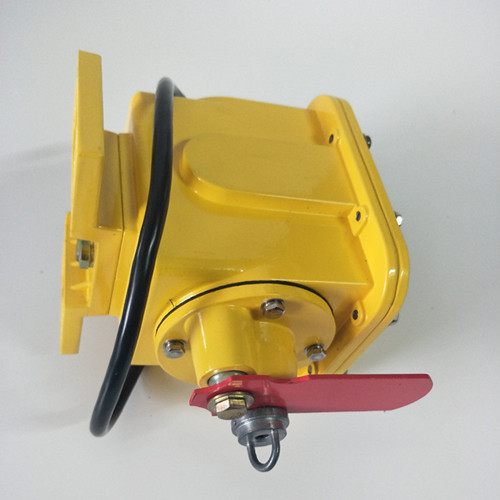

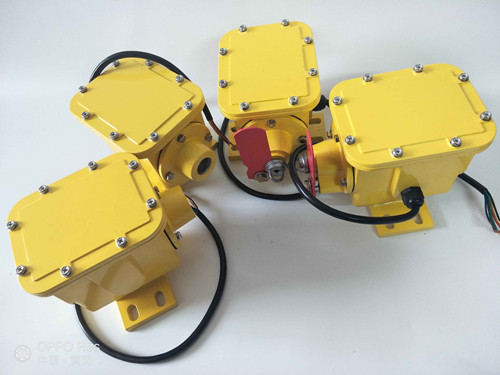

產品名稱：撕裂開關GHSL-A使用說明

產品型號：GHSL-A

所屬類別：撕裂開關 > 縱向撕裂開關

詳細說明

撕裂開關GHSL-A使用說明

一、概述

   GHSL系列縱向撕裂檢測器用于各種規格的帶式輸送機膠帶發生縱向撕裂檢測器的檢測與保護、防止由撕裂或嚴重劃傷造成的重損失。

   本系列檢測器可連續監測膠帶的運行，當故障信號出現時，可及時發出警告或停機信號。

二、型號含義

  GH SL- 口 口

  GH-單位代號

  SL-產品代號

  口-膠帶寬度

  口-感知器序號

三、技術參數

  1、使用環境條件

    a、環境溫度 -25℃+50℃

    b、相對濕度 不大于90%

  2、主要參數見下表

工作電壓

整機功耗

輸出電阻

觸點數量

觸點容量

介電性能

延時時間

重量(kg)

常開

常閉

AC 200V 50HZ

<15W

<3kΩ

1

1

AC 380V 3A

工頻2000Vlmin

0～10s

10(控制箱)

四、結構特點

    該系列檢測器由控制箱和感知器構成。感知器為兩種型式：

1、-I型和A-II型

2、B-口-I型和B-口-II型 注：方框內為膠帶寬度。

3、感知器的開關采用導電像膠制成，耐腐蝕、防斷裂、性能穩定。

4、膠體采取密封措施，防護等級較高。

五、工作原理

     當運行中的膠帶發生撕裂等故障時，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，FSZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，感知器能可靠地檢測出來，并輸出一個開關量，用于告警或停電。

 控制箱內采用典型的繼電器控制線路，若感知器動作發出信號，則控制繼電器動作，輸出開關量給控制室，用于緊急停機。機箱面板上告警燈亮?？刂齐娐凡⒆枣i。按下復位按鈕開關，控制線路恢復檢測狀態。

 此外，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，本機還沒有自檢按鈕，可模擬故障信號，用于檢測控制電路的工作。

六、安裝方法

  1、A-I型感知器的安裝

  在溜槽出料口處開一尺寸為600*300(mm)的長方口，將活動門安裝在長方口部。同時應在活動門底部焊兩個拉簧桿，FSZL-K縱向撕裂檢測器，縱向撕裂開關，FSZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，FSZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，在溜槽兩側壁固定兩個拉簧，使其掛在拉簧桿上。用戶再自制安裝支架感知器固定在安裝支架上，其位置應保證感知器受力部位距活動門的筋板為5～10mm,高度為兩筋的中間位置。

  2、A-II型感知器的安裝

  在溜槽出料口處開一尺寸為600＊300mm的長方口，將感知器的箱體焊在長方口處。如果斜形溜槽，可先做兩塊側板，焊在兩側壁上，然后將箱體焊在側板上。

  3、B-I感知器的安裝

  自制安裝支架(每根感知器配一對),與感知器連接后，固定在導料槽處上膠帶下部，每組托輥前安裝一根，感知器距托輥5～10mm,并保證在膠帶有載時感知器距膠帶底面為5～10mm。
