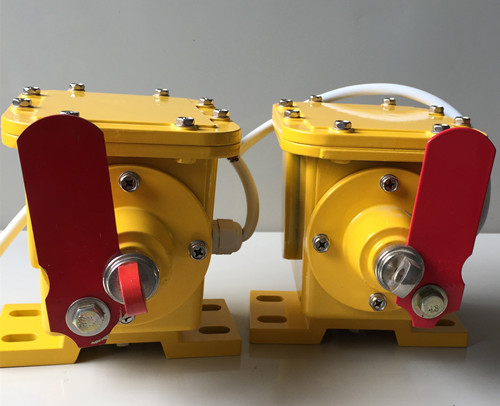

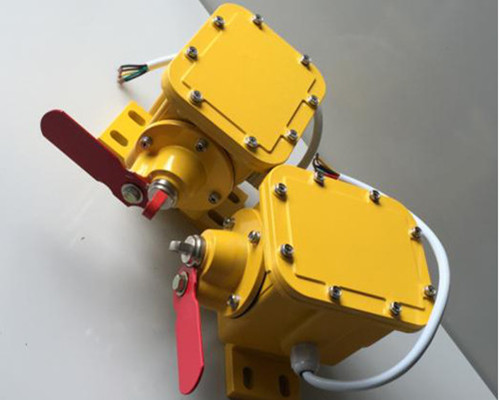

產品名稱：廠家直銷撕裂檢測裝置XTD-SL-B

產品型號：XTD-SL-B

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

廠家直銷撕裂檢測裝置XTD-SL-B概述：

XTD-SL-B系列撕裂開關，適用于各種規格型號膠帶機膠帶的縱向撕裂保護。B型系列感知器安裝在膠帶下面，HFKPT1兩級跑偏開關，HFKLT2雙向拉繩開關，DH型打滑檢測器,ZL系列縱向撕裂檢測器,LDM-X溜槽堵塞檢測器，FSZL系列縱向撕裂保護開關,LL-A型料流檢測器，欠速開關，料流開關等，各種皮帶輸送機配件及礦用設備配件，歡迎新老客戶來電咨詢！，在膠帶被異物劃漏、破損情況下觸碰到安裝在膠帶機底部感知器時，主控箱發出報警或停機信號， 防止事故擴大。

工作原理：

XTD-SL-B系列撕裂檢測保護裝置由感知器和控制箱兩部分組成。感知器是縱向撕裂保護裝置的檢測元件，不同寬度的膠帶選用不同寬度感知器，當運轉中膠帶撕裂時，感知器能可靠地檢測出來，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大?？v向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。，并輸出一個開關量信號，電控箱內采用典型的繼電器控制線路，控制箱接到感知器發出的信號，控制繼電器動作，輸出開關量信號給控制室實現告警；自動停機。同時面板告警指示燈亮，控制電路自鎖。故障排除后，按動面板復位按鈕，保護裝置恢復。同時面板上裝有自校按鈕，當按下此按鈕時，模擬現場撕裂故障，FSZL-K縱向撕裂檢測器，縱向撕裂開關，FSZL-K縱向撕裂保護開關，皮帶機縱向撕裂保護開關，皮帶機撕裂檢測器，FSZL撕裂保護開關廠家銷售，縱向撕裂保護裝置用于檢測輸送帶本身，當皮帶輸送機入料存在銳器，使輸送帶從中間撕裂時自動報警并緊急停機。FSZL-K縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。撕裂保護裝置是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠，防護等級高，完全適合在較惡劣的環境中工作。，方便控制系統的檢測和調試工作。

技術參數

輸出觸點：2常開2常閉

觸點容量：AC220V/5A

供電電源：AC220V

檢測型式：感知傳感器

動作力：1-5kg

傾角調整：10°~45°預制

復位方式：手動復位

防護等級：IP67

環境溫度：-40℃-+60℃

廠家直銷撕裂檢測裝置XTD-SL-B

在皮帶出現由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂檢測裝置能給監視人員提供報警信號或 關掉輸送機。本系列檢測器可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，防止故障擴大。

工作原理及性能:

縱向撕裂監測裝置由感知器和控制線路兩部分組成。感知器是縱向撕裂的檢測元件，當帶式輸送機輸送帶被異料穿透后，隨著輸送帶運行帶動異物使感知器受到擠壓，或當溜槽出料口與輸送帶之間因物料堵塞而擠壓布置在出料口的感知器時，感知器均能靈敏可靠的檢測出輸送帶撕裂信號并輸出開關量，發出停機信號?？刂凭€路具有自鎖和延時功能。

控制箱面板設有報警指示燈，當輸送帶發生撕裂時，控制電路接收感知器檢測出的開關信號，發出報警和停機信號。

該裝置具備以下特點:

1、安裝方便；

2、控制線路設有延時繼電器，以免發生錯誤動作。延時可調，延時范圍為1~5s；

3、檢測元件感知器密封性較強，可在惡劣條件下使用；

4、控制箱面板設有自校按鈕，按下自校按鈕時，可模擬現場故障，實現上述撕裂報警功能。

5、感知器的開關采用導電像膠制成，耐腐蝕、防斷裂、性能穩定。膠體采取密封措施，防護等級較高。

使用條件:

1、海拔高度低于2000m

2、環境溫度:-35℃—+60℃

3、相對濕度:不大于95％

4、防護等級:IP65

5、供電電源:電控箱AC220V、50Hz

6、輸出接點數量:一組轉換觸點

7、輸出接點容量:AC220V、5A

8、絕緣電阻:≤20MΩ

9、絕緣電壓:AC1000V試驗1分鐘

10、可靠性:1000000次
