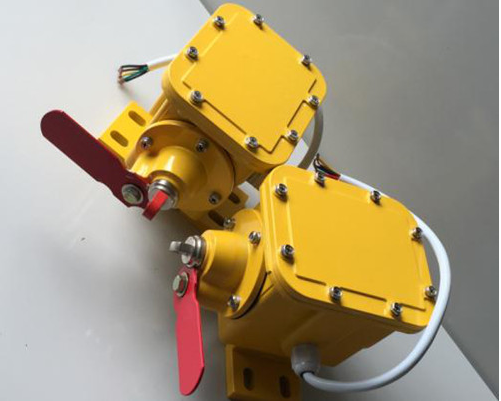

產品名稱：SFB-XS縱向防撕裂保護裝置

產品型號：SFB-XS

所屬類別：撕裂開關 > 撕裂保護裝置

詳細說明

SFB-XS縱向防撕裂保護裝置工作原理

SFB-XS縱向防撕裂保護裝置由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作

山東卓信傳感科技有限公司是專業從事電氣自動化的研究、開發和生產的高科技企業，產品廣泛應用于工業自動化，具備有高技術含量的、接近開關、光電開關、霍爾傳感器、磁性開關、速度傳感器、齒輪傳感器、氣動元件、礦用電器、起重機配件、凸輪控制器、主令控制器、行程限位開關、兩級跑偏開關、雙向拉繩開關、速度檢測器、打滑開關、皮帶打滑檢測裝置、料位監測器、速度檢測器、欠速開關、堆煤開關、煤流開關、傾斜開關、撕裂開關、皮帶輸送裝置控制柜、礦用聲光報警器、井筒磁開關、聲光組合信號器等自動化工控電器。

SFB-XS縱向防撕裂保護裝置使用條件
1. 海拔高度低于2000m
2. 環境溫度：-35℃—+60℃
3. 相對濕度：不大于95％
4. 防護等級：IP65
5. 供電電源：電控箱AC220V 50Hz
6. 輸出接點數量：一組轉換觸點
7. 輸出接點容量：AC220V 5A
8. 絕緣電阻：≤20MΩ
9. 絕緣電壓：AC1000V試驗1分鐘
10. 可靠性：1000000次

SFB-XS縱向防撕裂保護裝置技術參數

開關觸點數量

2常開、2常閉或1常開1常閉

開關觸點容量

AC 380V 3A

控制箱供電電壓

AC 220V 50HZ

防 護 等 級

IP66

復 位 方 式

手動按鈕復位

使 用 環 境

工作溫度：－30～+40℃

相對濕度：≤90%（25℃時）

膠帶縱向防劃裂保護裝置SFB-XS|輸煤皮帶防撕裂保護安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固 定在支撐托架上，
另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。
